一种改进的电力通信协议优化方法与应用

随着各种能源技术的研究和发展，智能电网的设计和建设逐渐成为新能源技术应用的焦点[1].由于具有高速、双向和实时等多种基本特征，计量基础设施成为智能电网的关键建设项目，而电能数据采集系统又是计量基础设施的重要部分[2-5].一般而言，电能数据采集系统需要及时准确地采集不同地区的供电和用电数据，其通信模块广泛使用电能表通信协议.DLT_645协议对智能电表与采集终端之间传输的数据量、格式、长度进行标准化，成为电力通信网中最常用的通信协议之一[6-9].然而随着时代发展和科技进步，DLT_645协议的传输时延与效率亟待进一步的优化和改进.目前在实时性、可靠性、多功能和传输效率上，互联网中的各种网络通信技术已逐渐取得了突破，例如Modbus协议.因此，如何结合DLT_645、Modbus等通信协议，优化与改进智能电网中的电力通信协议成为了研究热点.

国内外学者提出了一些具有借鉴和参考意义的研究[10-12].然而，由于智能电网与普通互联网之间存在较大的差异，这些相关研究难以应用于实际的通信数据传输中[13-16].为了解决这一问题，本文提出了一种基于DLT_645的改进电力通信协议.首先介绍了电力通信网的功率计算公式，并在此基础上，详细分析采集终端与智能电表之间的交互需求；其次，根据交互需求的分析结果，给出了智能电表与采集终端之间的信息传输策略.通过融合Modbus/TCP通信协议和DLT_645协议，提出了改进的电力通信协议，同时本文还设计了该通信协议网络接口的硬件.相关仿真结果表明，改进的通信协议运行稳定，平均响应时间和数据传输成功率均满足实际要求.

1 功率计算

在电力通信网络中，令N表示通信信号每个周期的采样数量，u（n）与i（n）分别表示通信信号周期内第n个采样点的电压值和电流值，U与I分别表示通信信号的电压有效值和电流有效值，具体计算表达式为

此时，P表示通信信号的有功功率，其计算表达式为

利用S表示信号的视在功率，Q表示通信信号的无功功率，有功电能与无功电能可以利用有功功率和无功功率积分得到，因此有功电能WP和无功电能WQ的计算表达式分别为

式中：t为计算能量的时间单位；T为能量积累的时间.在一个信号周期内，有功功率需求是通信信号功率的平均值，令Pn表示第n次采样的有功功率，则有功功率需求Pd的计算表达式为

2 电力通信协议

为了详细地阐述基于DLT_645的Modbus/TCP通信协议，本文分别介绍了该协议的需求分析、数据传输规则、数据帧格式和网络接口设计等内容.

2.1 需求分析

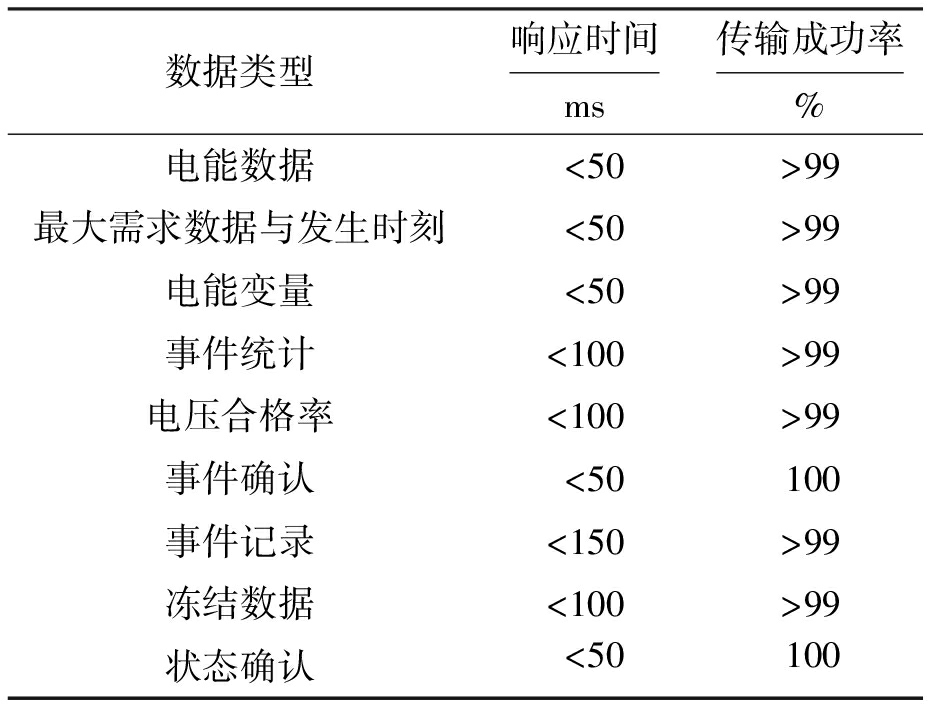

根据DLT_645协议，从智能电表到采集终端的传输数据主要包括：电能数据、最大需求数据及其发生时刻、电能变量、事件统计、电压合格率、事件确认、事件记录和冻结数据.其中电能数据主要包括：有功电能、无功电能和视在电能，其总长度为452 bit；最大需求数据是指一定的时间内，电能数据的最大瞬时需求量，其发生时刻为最大瞬时需求发生的时间点数据，最大需求数据及发生时刻的数据总长度为904 bit；电能变量主要包括：电压、电流、有功功率、无功功率、视在功率、功率因数和波形畸变等变量，其总长度为360 bit；事件统计主要包括失压、过压、欠压、断相、倒相序、不平衡、失流、倒流、过载的时间和次数，这些数据的总长度为264 bit；电压合格率一共包含4个参数，总长度为102 bit；事件确认需要11 bit来记录事件类型、发生时间或终止时间；事件记录数据记录了事件过程中每个变量数据的变化，这些数据的总长度为61 860 bit；冻结数据是指在某些特定时间内需要保存的电能数据，可分为日冻结和月冻结数据，其总长度为245 bit.当采集系统正常工作时，智能电表还需要向采集终端发送1 bit的状态确认数据，表明智能电表处于正常工作状态.此外还需要说明的是，采集终端最多可以连接500个智能电表.以上数据的传输成功率和响应时间的标准如表1所示.

2.2 数据传输规则

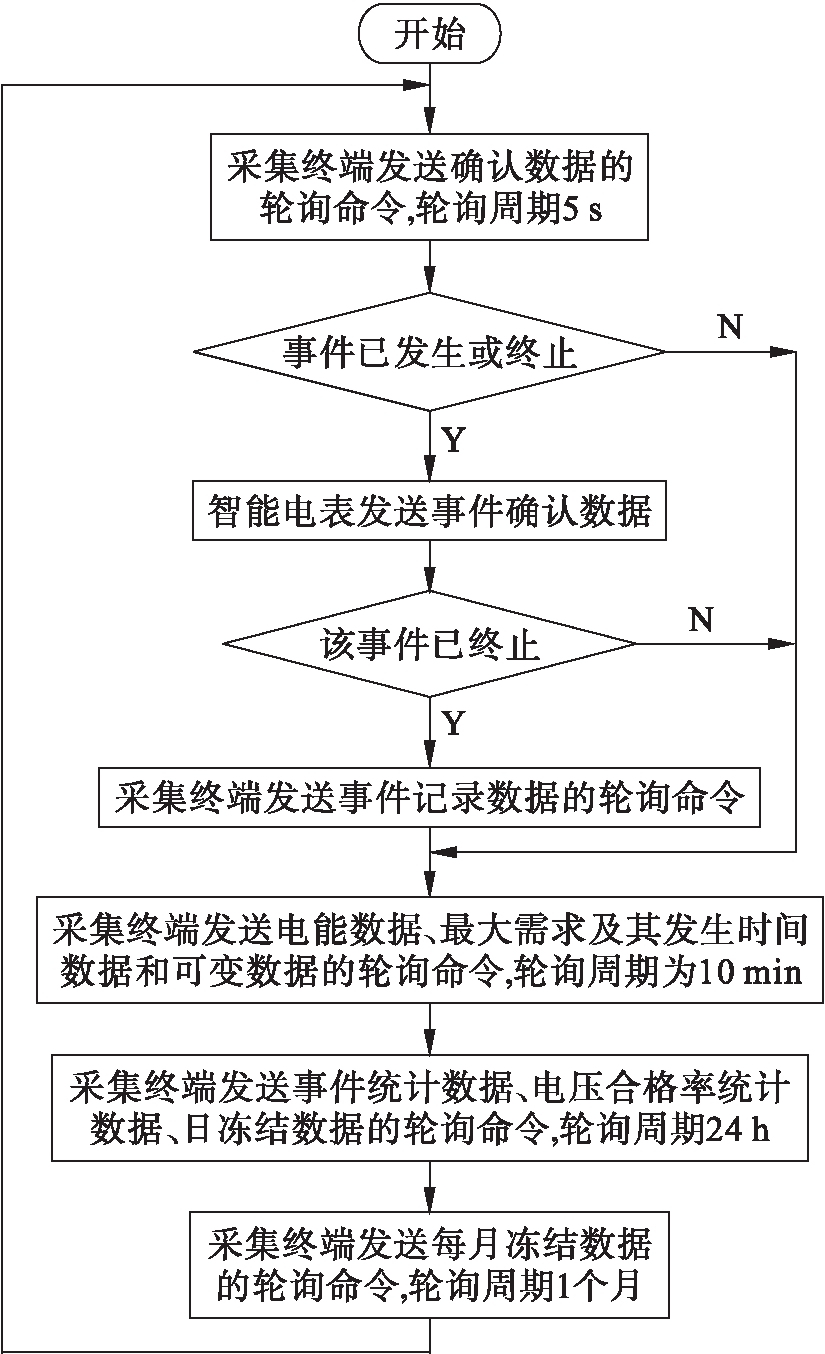

为了保持采集终端与智能电表之间流畅的数据传输，本文采用轮询与事件触发相结合的方式进行传输，其轮询流程如图1所示.

从图1可以看出，在每次轮询时，按照智能电表的自然顺序，采集终端向所有智能电表发送轮询命令，智能电表在收到轮询命令后会发送响应数据.在最大的等待时间之内，若采集终端未收到智能电表的响应数据，则标记当前的智能电表，并向下一个智能电表发送轮询命令.当采集终端收到未被标记的所有智能电表的响应数据之后，再次向已标记的智能电表发送轮询命令.此时，若标记的智能电表仍未响应，则将这种智能电表的标记设置为故障.

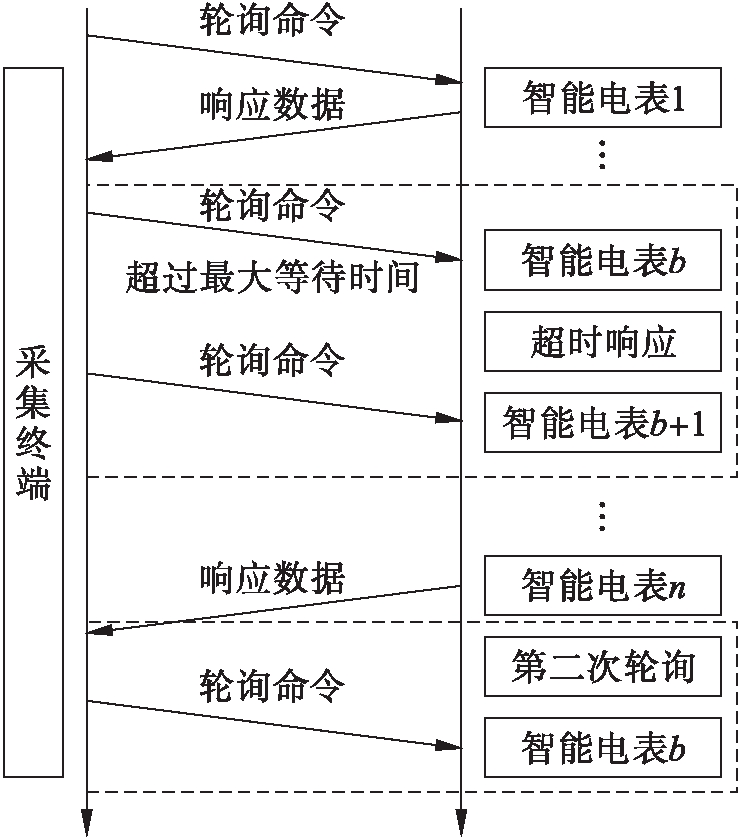

在来自采集终端的轮询命令中，发送“状态确认”数据的轮询周期为1 min，电能数据、最大需求及其发生时刻、电能变量数据的轮询周期为10 min，事件统计、电压合格率和日冻结数据发送轮询命令的周期为24 h，月冻结数据的轮询周期为1个月，这些数据的最大等待时间为60 ms，发送数据的对象是指所有处于正常工作状态的智能电表.当事件发生或终止时，智能电表会向采集终端发送事件确认数据.当采集终端获知某个事件已终止时，其将发送事件记录的轮询命令.事件记录数据轮询命令的最大等待时间为200 ms.在数据交换过程中，按照一定的组合方式，采集终端与智能电表完成所有数据的轮询通信，完成轮询命令的发送和响应数据的接收.由于这两种通信流程是类似的，因此本文只给出了发送命令的通信流程，如图2所示.

2.3 基于DLT_645的Modbus/TCP协议

在实际的通信过程中，所有的数据将以一定的格式封装为若干个数据帧，每个数据帧可分为帧开始标识、帧结束标识和帧数据.其中，帧开始标识和帧结束标识实现了数据帧的同步，帧数据的主要内容由MBAP头、功能码和数据域组成.其中，MBAP头由事务标识符、协议标识符、长度和单元标识符组成；功能代码可以分为位操作和字操作两类，位操作的最小单位为1 bit，字操作的最小单位为2 bit；数据字段包括帧内计数器和有效数据.

为了制定实用的数据传输协议，本文建立了Modbus/TCP协议与DLT_645协议之间的映射，其映射模型如图3所示.

由图3可知，DLT_645帧的“地址字段”与“单元标识符”之间具有映射关系，“控制代码”与“功能代码”之间具有映射关系，DLT_645协议的“数据字段”与Modbus/TCP协议的“有效数据”之间产生映射关系.通过添加1 bit“数据字段长度”与“长度”进行映射.“事务标识符”设置为0×00，而代表Modbus协议的“协议标识符”设置为0×00.

DLT_645的“数据字段”主要由两部分组成，其字段的前4 bit是“数据标识符”，其余数据字段表示具体的“数据”.在电能数据采集系统中，由于所有数据参数的采集和传输集中于一次轮询中，所以在DLT_645内部数据标识符的基础上，本文添加了数据标识符的校验码字.此时，电能数据的数据标识符为0×00 FFUM000；最大需求及其发生时刻数据为0×01FFUM000；电能变量的数据标识符为0×02FFUM000；事件统计数据的数据标识符为0×03FFUM000.需要说明的是，由于“数据字段长度”的最大值为200，“电能变量”数据需要使用两个数据帧来传输.

2.4 网络接口设计

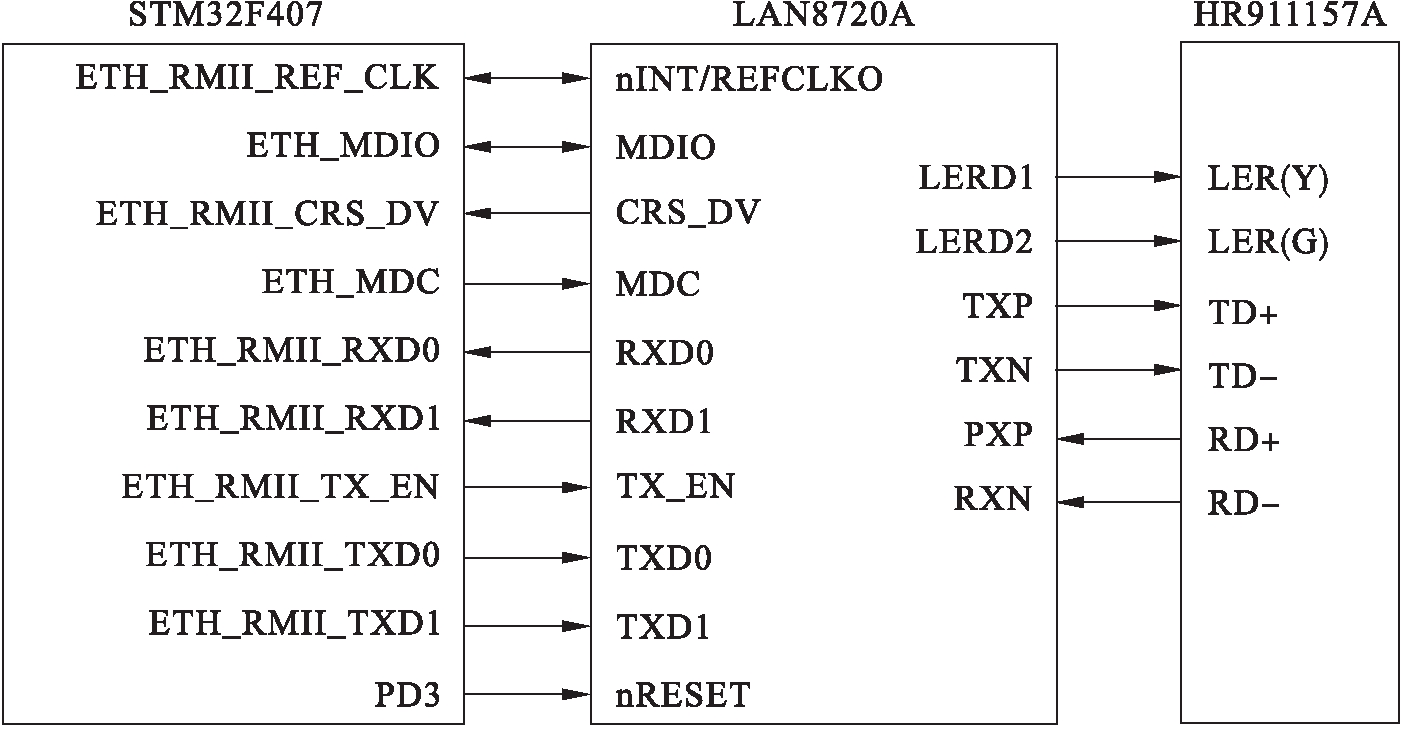

在电能数据采集系统中，网络接口主要由型号为STM32F407的MCU、LAN8720A芯片和HR911157A网络端口组成，具体接口结构如图4所示.

在网络接口结构中，STM32F407的MCU采用了Cortex M4内核，具有良好的控制功能和数字信号处理能力.此外，MCU集成了相应的网络模块，使用RXD0与RXD1接收数据、使用TXD0与TXD1发送数据、使用TX_EN发送启用新号.利用MDC与MDIO接口访问芯片LAN8720A的所有PHY寄存器，同时使用RMII接口与外部的PHY芯片进行通信.LAN8720A是一种低功耗物理层芯片，其I/O引脚电压符合IEEE802.3-2005标准.利用nINT/REFCLKO接口为MCU提供50 MHz时钟，同时使用RMII接口与互联网的MAC层进行通信.

3 仿真结果与分析

为了验证改进电力通信协议的有效性和稳定性，利用PMA软件分别对Modbus/RTU协议、Modbus/TCP协议进行仿真与对比.Modbus/RTU协议是支持RS-485总线的通信协议，由于该协议主要使用二进制表示数据并采用紧凑的数据结构，其具有较高的通信效率和广泛的应用.因此，使用该协议与基于DLT_645的Modbus/TCP协议进行比较，分析本文改进协议的实际性能.

在协议测试过程中，本文分别设置相同的网络参数.每当增加200次轮询次数时，记录两种协议的平均响应时间和传输成功率.在200～4 000个轮询次数的情况下，对这两种协议“电能数据”的平均响应时间与传输成功率进行统计，得到一系列数据并绘制为相应的曲线，如图5、6所示.

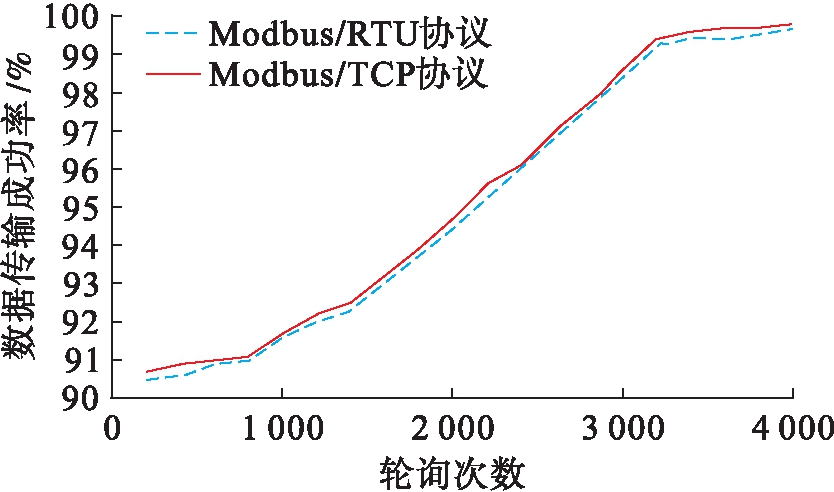

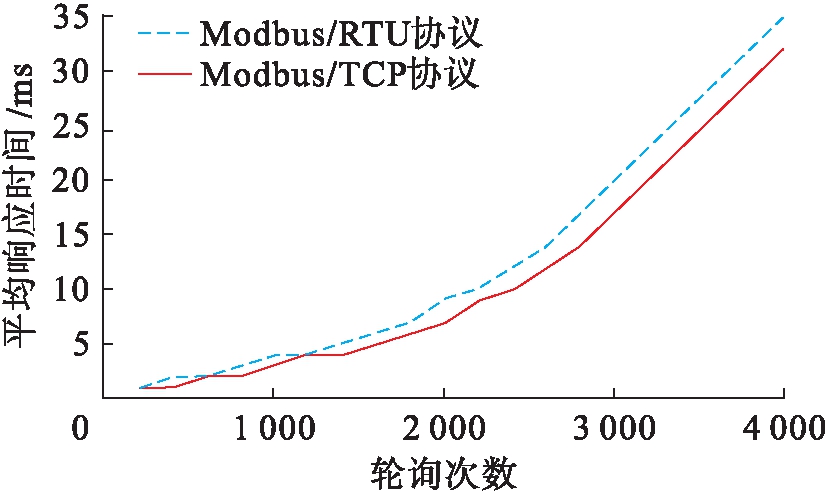

图5、6中，“实线”与“虚线”曲线分别表示在轮询次数为200～4 000时，Modbus/TCP协议和Modbus/RTU协议的平均响应时间和传输成功率.需要说明的是，当轮询次数小于4 000时，Modbus/TCP和Modbus/RTU协议的平均响应时间均小于50 ms，即满足表1对于响应时间的协议要求，而当轮询次数大于3 200时，Modbus/TCP和Modbus/RTU协议的传输成功率达到了99%，即满足表1对于传输成功率的协议要求.

在此基础上，本文对Modbus/TCP和Modbus/RTU协议进行了更详细的对比和分析.由图5可知，Modbus/RTU协议的平均响应时间明显高于Modbus/TCP协议的平均响应时间.其主要原因是Modbus/TCP协议中没有发生CRC校验过程，与Modbus/RTU协议相比，Modbus/TCP协议的执行步骤较少，这直接导致Modbus/TCP协议的平均响应时间一定小于Modbus/RTU协议.由图6可知，Modbus/TCP协议的传输成功率略高于Modbus/RTU协议，两者之间的差距较小，这主要是由于Modbus/RTU协议和Modbus/TCP协议的设计均比较合理，且其协议执行又较为类似，所以其传输成功率区别较小.

4 结论

基于DLT_645协议，本文提出了一种适用于电能数据采集系统的Modbus/TCP通信协议，缩短了采集终端到智能电表之间的数据传输时延，提高了这两者之间的数据传输成功率，较好地满足了智能电网中的通信需求，具有较好的参考意义和借鉴价值.然而，由于实验条件与实验环境的限制，本文并未对该协议的安全性和可靠性进行分析与检验，因此该协议的推广与应用需要进一步的仿真实验进行验证，下一步研究将致力于解决该问题.
