图1 PLA/PP共混物的结晶曲线
Fig.1 Crystallization curves for PLA/PP blends
聚丙烯(PP)和聚乳酸(PLA)都是热塑性高分子材料之一，聚丙烯硬度大，耐磨损，耐热性好，化学性质稳定，加工实用性较强，但使用后不易降解[1].聚乳酸是新型可降解高分子材料，使用后能被自然界微生物完全降解，其机械性能和物理性能良好，但是聚乳酸质地脆，抗冲击性差，热学性能不稳定，价格昂贵[2-3].因此，为了降低产品成本与污染，改善PLA材料的机械性能和加工性能，人们在PLA与PP共混改性方面做了许多工作[4-5].为了减少聚丙烯的用量并降低环境污染，同时使产品保持较好的力学性能，将聚乳酸和聚丙烯共混后可有效弥补两者的缺点，实现优势互补.聚乙二醇(PEG)是一种结晶的热塑性水溶性聚合物，将聚乙二醇加入PP与PLA共混物中，可提高两者的相容性.
聚乳酸，REVODE190，浙江海正生物材料有限公司；聚丙烯，T300，中国石化上海石油化工股份有限公司；聚乙二醇，PEG6000，江苏海安石油化工厂.
将PP、PLA在真空干燥箱中于80 ℃放置12 h，PLA/PP质量比为3/7，PEG百分含量为0%、3%、6%、9%、12%、15%.采用高速混合机将混合物料搅拌均匀，然后将混合物加入双螺杆中熔融共混，加工温度为第一段170 ℃、第二段175 ℃、第三段185 ℃、第四段185 ℃、第五段170 ℃，机头温控175 ℃，熔体温度控制在175 ℃，熔融共混，挤出后用切粒机造粒，用注塑机注塑成样条待测.
采用美国TA仪器公司Q20差式扫描量热分析仪，氮气流速50 mL/min，以20 ℃/min的速率降温至300 ℃，恒温5 min，然后再以10 ℃/min的速率降温至25 ℃测试熔融结晶曲线.采用日本株式会社日立制作所S-3400扫描电子显微镜电镜观察拉伸样条断裂面，断面喷金拍摄断裂面SEM照片.采用美国TA仪器公司Q50热重分析仪，氮气气氛以10 ℃/min的速率升温到800 ℃，测试热分解曲线.采用宏达仪器股份有限公司GT-2EA分别按照GB/T 1040-2006和GB/T 9341-2008标准测试弯曲强度和弯曲模量，利用冲击试验机按照GB/T 1843-1996标准测试其冲击强度.采用上海中晨数字技术设备有限公司JC2000D8接触角测量仪测试PLA/PP共混物润湿性，测量精度为0.01°.

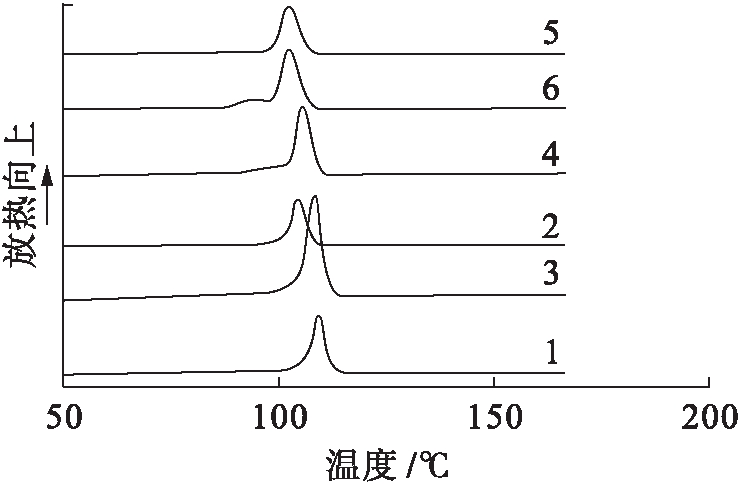

图1为PLA/PP共混物的结晶曲线，是混合体系的一次降温曲线，曲线1～6代表PEG添加百分含量分别为0%、3%、6%、9%、12%、15%.由降温曲线可知，共混物结晶温度[6]逐渐降低，说明PEG作为增塑剂加入，可促进分子链迁移，结晶可在较低温度完成.分子量低，则在同样升温速率下冷结晶温度也低，PEG作为较小分子量使得体系结晶温度降低.
图1 PLA/PP共混物的结晶曲线
Fig.1 Crystallization curves for PLA/PP blends

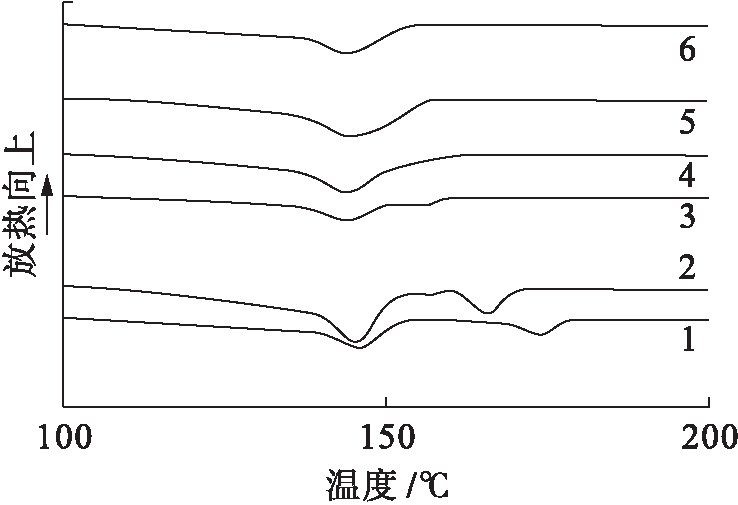

图2为PLA/PP共混物的熔融曲线，是混合体系的二次升温曲线，曲线1～6代表PEG添加百分含量分别为0%、3%、6%、9%、12%、15%.由二次升温曲线可知，随着PEG含量的增加，PLA和PP的熔融峰由原来各自的熔融PLA温度(Tm2)为145 ℃向PP熔融温度(Tm1)为175 ℃无限接近，第二个熔融温度呈现明显的递减趋势，直至两个熔融吸热峰变成一个单一熔融吸热峰，PLA作为分散剂较好地分散在PP基体中，混合相熔融温度约为147 ℃，说明PEG起到了较好的增容作用.由于PEG与PLA两者的羟基相似相容，PLA羟基基团与PEG羟基基团发生反应，PEG与PP非极性部分结合，PLA与PP通过PEG结合，共混物熔融峰由两个变为一个.
图2 PLA/PP共混物的熔融曲线
Fig.2 Melting curves for PLA/PP blends
表1为以添加量为0%、3%、6%、9%、12%、15%的聚乙二醇加入聚乳酸/聚丙烯体系中，得到的混合体系熔融焓、结晶焓、熔融峰和结晶峰.由表1可知，随着聚乙二醇添加量的增大，Tm1变化量较小，而Tm2逐渐减小，说明聚乳酸和聚丙烯由两相两种熔融温度，转变为一相一个熔融温度.二次降温的冷结晶温度Tcc1有下降趋势.

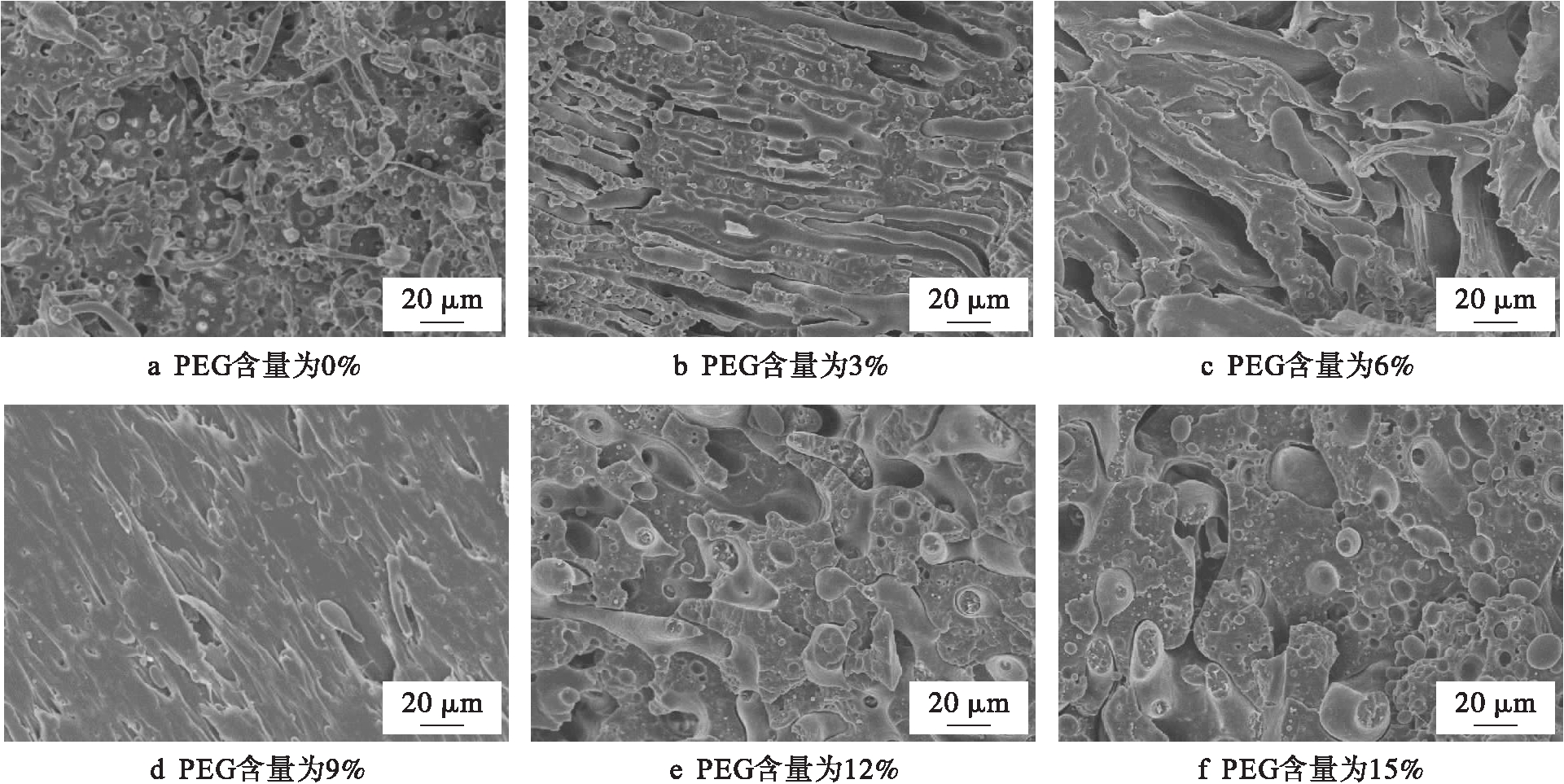

图3为仅含有PLA/PP共混物的断面扫描照片，图3a～f分别代表PEG百分含量为0%、3%、6%、9%、12%、15%.由图3a可知，在加入PEG为0%时，两相混合不均匀，不同尺寸的PLA分布在PP中，形成条形或球状且各自独立的分散相，呈现海岛结构，并未达到良好的相容.未添加增容剂的断面表面非常光滑、平整，断裂面裂口尖锐，裂纹走向基本呈现鼓泡状，呈现直线扩展，未出现应力分散及屈服现象.由于冲击韧性较差而出现的脆性断裂，是因为此时树脂体系交联密度大而表现出很强的刚性.当PEG添加量为3%和6%时，界面逐渐平滑，如图3b、c所示.直到PEG添加量为9%时，两相融为一相，说明聚乙二醇起到了较好的增容剂作用[7].由图3d可以看到断面上清晰的条状断裂纹理，并且界面平整，表现出了更强烈的屈服和塑性变形，呈现出良好的韧性特征.当PEG添加量继续增加时，PLA/PP相容性减弱，如图3e、f所示.当PEG添加量为12%和15%时，出现了明显的鼓泡褶皱，这是因为PEG添加量过高使增容剂成为了阻隔剂[8]，导致PLA/PP两相不能较好地接触和交联，PLA在PP里的分散性减弱.

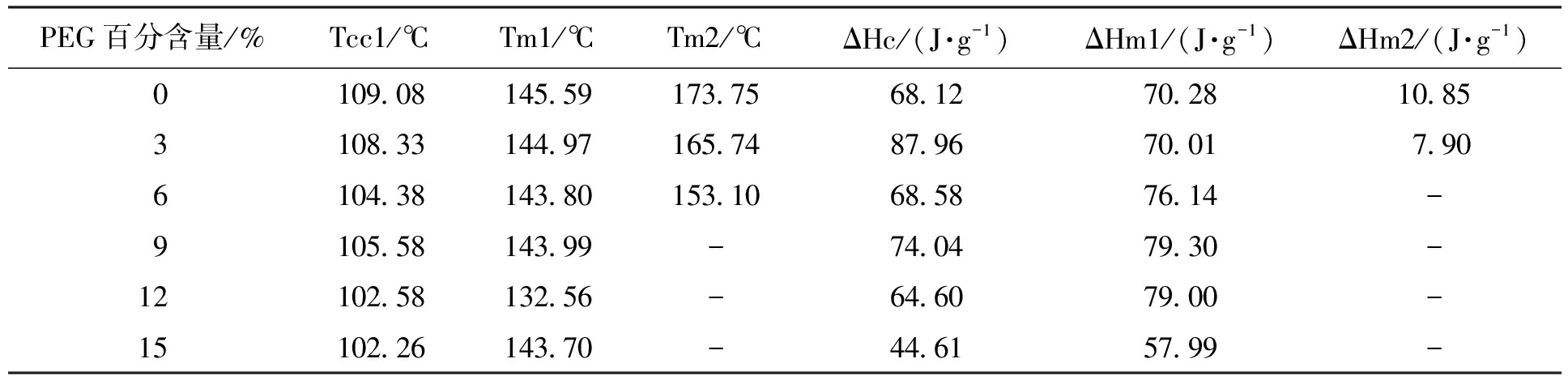

表1 DSC结晶和熔融参数值
Tab.1 Parameter values for DSC crystallization and melting
PEG百分含量/%Tcc1/℃Tm1/℃Tm2/℃ΔHc/(J·g-1)ΔHm1/(J·g-1)ΔHm2/(J·g-1)0109.08145.59173.7568.1270.2810.853108.33144.97165.7487.9670.017.906104.38143.80153.1068.5876.14-9105.58143.99-74.0479.30-12102.58132.56-64.6079.00-15102.26143.70-44.6157.99-
注：ΔHm1为PP熔融焓；ΔHm2为PLA熔融焓；ΔHc为结晶焓.
图3 PLA/PP共混物拉伸断裂面的SEM图像
Fig.3 SEM images of tensile fracture surfaces for PLA/PP blends

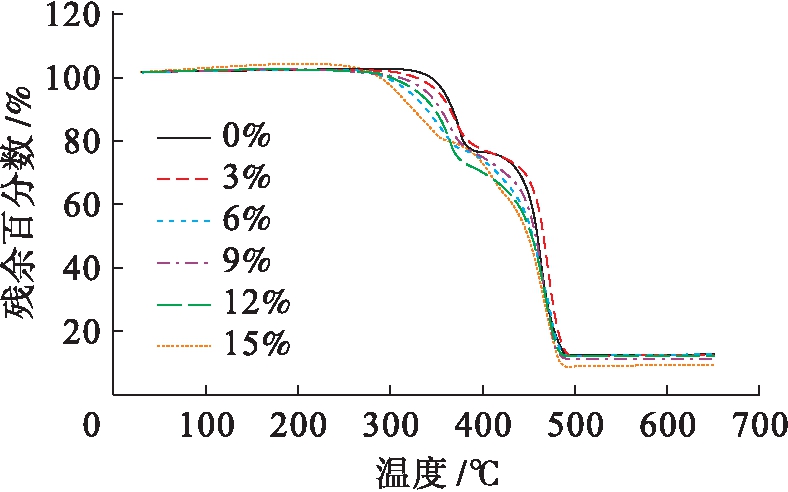

共混物的热降解过程如图4所示，各参数如表2所示.6条曲线分别代表PEG百分含量为0%、3%、6%、9%、12%、15%的共混样品.PEG含量为6%时，起始5%的分解温度最低，仅为312.2 ℃，且分解过程是一个较为缓慢的过程，分解温度范围为285～490 ℃，说明PLA/PP进行了良好的结合，并未以小分子的方式失重.而PLA在289.3 ℃开始失重，失重5%的温度为343.71 ℃，说明PLA/PP共混物比纯PLA的初始失重点低.达到50%热失重时，温度约为450 ℃，均大于纯PLA温度343.7 ℃和PP温度423.5 ℃.PLA/PP共混物热稳定性提高，热分解有两个下降坡度，这是由于PLA骨架在低温下分解，而PP骨架则在较高温度下分解[9].所有共混物的分解是PLA上的羟基、PP骨架、PLA骨架以及增容剂PEG骨架的共同作用.当PEG添加量为9%时，两个下降曲线斜率接近，说明PEG使PLA/PP两相达到良好的相容，PLA/PP共混材料残余百分量减少.
图4 PLA/PP共混物的TG曲线
Fig.4 TG curves for PLA/PP blends
PLA/PP机械性能如表3所示.由表3可知，PLA/PP共混物随着PEG含量的增多，断裂伸长率先增大后减小，在添加量为3%、6%、9%时断裂伸长率比添加量为0%时大，但随着添加量继续增加，断裂伸长率减小；拉伸强度呈现下降趋为最大分解速率所对应的温度；CRwt%为炭残余量.
势，均低于纯PLA的拉伸强度值，弯曲强度均逐渐下降，低于纯PP和纯PLA的弯曲强度，说明共混物韧性提高，刚性减弱.PEG对材料的冲击性能影响不大，有下降趋势，且低于纯PLA和纯PP的冲击强度，说明共混物韧性有所提高[10].PLA/PP两相混为一相韧性显著提高，其中断裂伸长率最大为纯PLA的3.7倍，拉伸强度和弯曲强度均有所下降.

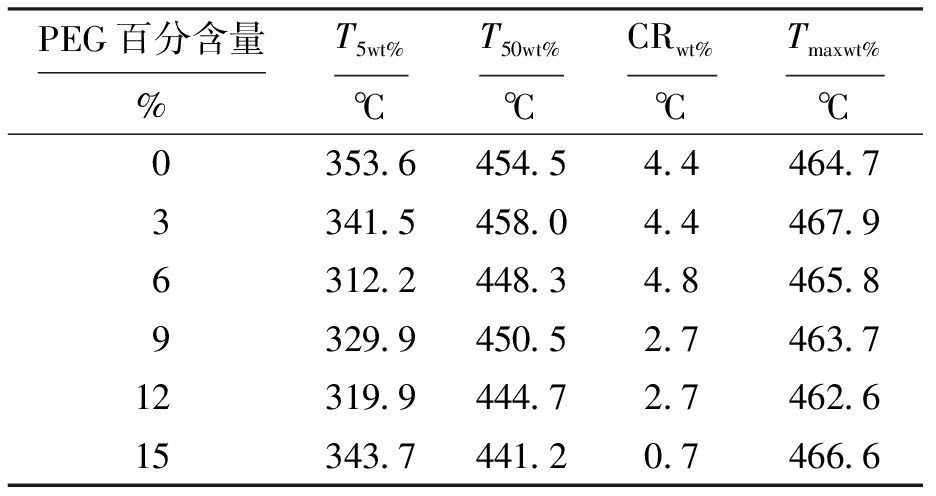

表2 PLA/PP共混物的热分解参数
Tab.2 Thermal decomposition parametersfor PLA/PP blends
PEG百分含量%T5wt%℃T50wt%℃CRwt%℃Tmaxwt%℃0353.6454.54.4464.73341.5458.04.4467.96312.2448.34.8465.89329.9450.52.7463.712319.9444.72.7462.615343.7441.20.7466.6
注：T5wt%为质量损失5%时所对应的温度；T50wt%为质量损失50%时所对应的温度；Tmaxwt%

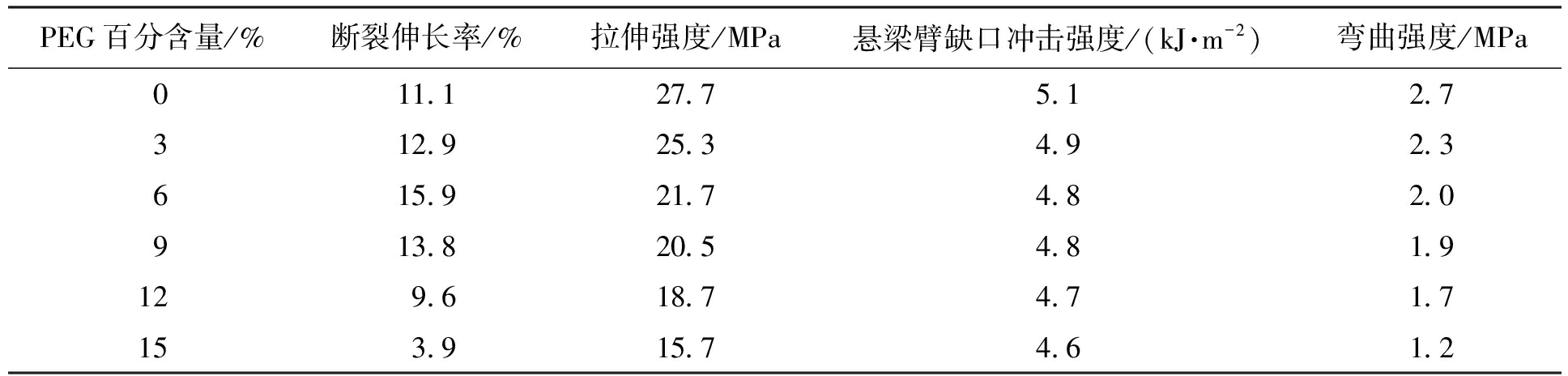

表3 PEG含量对PLA/PP共混物力学性能的影响
Tab.3 Effect of PEG contents on mechanical properties for PLA/PP blends
PEG百分含量/%断裂伸长率/%拉伸强度/MPa悬梁臂缺口冲击强度/(kJ·m-2)弯曲强度/MPa011.127.75.12.7312.925.34.92.3615.921.74.82.0913.820.54.81.9129.618.74.71.7153.915.74.61.2
接触角测试结果如表4所示.PLA/PP共混物接触角先增大，当PEG添加量达到15%时，纯PP接触角为77.31°，PLA/PP共混物接触角相对于纯PP减小了14%，相对于PEG添加量为0%时减小了4%，说明PLA/PP共混材料润湿性得到明显提高，润湿性提高有利于PLA/PP包装材料的降解，有利于构建环境友好型社会.

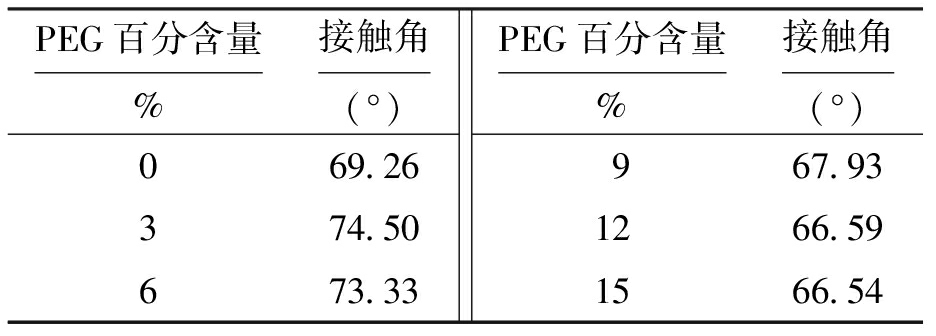

表4 PLA/PP共混物的接触角
Tab.4 Contact angle for PLA/PP blends
PEG百分含量%接触角(°)069.26374.50673.33PEG百分含量%接触角(°)967.931266.591566.54
在PEG添加量为9%时，共混物熔融峰由两个合为一个，PLA/PP达到良好的相容.PLA/PP共混物力学性能相对于纯PLA有所提高，并且结晶温度降低，材料耐热性提高.PLA/PP共混物亲水性有显著提高，相对于纯PP提高了20%，有利于塑料降解.经实验证明，在PLA/PP以3/7比例混合，加入聚乙二醇作为增塑剂，有效地提高了PLA/PP的相容性，改善了力学性能，同时增强了耐热性能，提高了降解性.
[1]黄冬.纳米二氧化锰催化降解聚丙烯酰胺工艺条件研究 [J].能源化工，2017，38(2)：21-24.
(HUANG Dong.Study on the conditions of nanometer manganese dioxide catalytic degradation of polyacrylamide [J].Energy Chemical Industry，2017，38(2)：21-24.)
[2]张俊馨，白红伟.聚乳酸及其立构复合物研究进展与应用 [J].中国氯碱，2017(5)：45-47.
(ZHANG Jun-xin，BAI Hong-wei.Research progress and application of polylactic acid and stereo structure complex [J].China Chlor-Alkali，2017(5)：45-47.)
[3]胡建军.聚乳酸合成技术研究进展 [J].化工进展，2012，31(12)：2724-2728.
(HU Jian-jun.Research progress in polylacticacid synthesis [J].Chemical Industry and Engineering Progress，2012，31(12)：2724-2728.)
[4]王晓梅，陈才深.聚乳酸/聚丙烯共混纺粘纤维的制备及其性能 [J].纺织学报，2017，38(1)：13-16.
(WANG Xiao-mei，CHEN Cai-shen.Preparation and properties of polylactic acid/polypropylene blend spunbonded fibers [J].Journal of Textile Research，2017，38(1)：13-16.)
[5]宋晓丽，陈莹，许玉芝，等.聚丙烯酸酯微球的制备及其增韧聚乳酸的研究 [J].林产化学与工业，2014，34(3)：60-64.
(SONG Xiao-li，CHEN Ying，XU Yu-zhi，et al.Pre-paration of polyacrylate microsphere and its application in toughening of polylactic acid [J].Chemistry and Industry of Forest Products，2014，34(3)：60-64.)
[6]黄伟江，秦舒浩，张凯，等.成核剂改善聚乳酸结晶行为的研究进展 [J].塑料工业，2013，41(1)：12-17.
(HUANG Wei-jiang，QIN Shu-hao，ZHANG Kai，et al.Research progress on improvement of polylactic acid crystallization behavior by nucleating agent [J].China Plastics Industry，2013，41(1)：12-17.)
[7]王梦，翁云宣，宋鑫宇.助剂在聚乳酸/植物纤维复合材料中的应用 [J].中国塑料，2017，31(7)：9-15.
(WANG Meng，WENG Yun-xuan，SONG Xin-yu.A review on applications of additives for poly(lactic acid)/plant fiber composite [J].China Plastics，2017，31(7)：9-15.)
[8]李卫娜，杨云峰，王标兵，等.高分子材料阻隔技术的研究进展 [J].天津化工，2008，22(5)：15-17.
(LI Wei-na，YANG Yun-feng，WANG Biao-bing，et al.Research progress of polymer barrier technology [J].Tianjin Chemical Industry，2008，22(5)：15-17.)
[9]韩宇辰，黄震，冯梅，等.可降解聚乳酸的热分解动力学研究 [J].包装工程，2012，33(19)：75-78.
(HAN Yu-chen，HUANG Zhen，FENG Mei，et al.Study on thermal decomposition kinetics of biodegra-dable poly lactic acid [J].Packing Engineering，2012，33(19)：75-78.)
[10]张爱玲，郭婷婷，王松.丙烯酸在碳纤维表面的电聚合改性 [J].沈阳工业大学学报，2016，38(5)：491-496.
(ZHANG Ai-ling，GUO Ting-ting，WANG Song.Electropolymerization modification on surface of carbon fiber with acrylic acid [J].Journal of Shenyang University of Technology，2016，38(5)：491-496.)
