控制工程

用于高压电气设备监测装置的激光发生器*

林海艺1,2,何国华2,莫琼锋2,黎 丽2,黄俊潮2,陈 晨1

(1.吉林大学 仪器科学与电气工程学院,长春 130061;2.广东电网有限责任公司 清远阳山供电局,广东 清远 513100)

摘 要:针对电网中的高压电气设备监测装置稳定性受其供电电源影响的问题,为了保证其能够长期稳定运行,研制了高稳定性激光供电发生器.激光供电发生器由主控制器单元、脉冲信号发生单元、压控恒流源单元和保护电路单元组成.采用线性深度负反馈提高激光供电发生器长期稳定性,为了进一步提升系统稳定性,对MOSFET输出特性曲线采用高精度分段拟合,构成二阶稳定系统.结果表明,最窄驱动脉冲宽度为15 ns,最大驱动脉冲幅值为10 A,长期稳定性优于3×10-6,为高压电气设备监测装置在电网中的稳定运行提供保障.

关 键 词:高压电气设备监测装置;激光供电发生器;压控恒流源;线性深度负反馈;分段拟合;二阶稳定系统;高稳定性

近年来,众多电网研究单位已提出了高压电气设备在线监测装置供电技术,例如,电池供电、电磁谐振、电容分压以及温差发电等供电方式,但是这些供电技术均存在一定的局限性[1].由于量子级联激光器(QCL)的激光供电方式不受被测对象的负荷影响,供电稳定性较高,已被广泛应用.激光供电发生器作为激光供电系统的核心,其性能优劣直接影响高压电气设备监测装置的稳定性.

目前,国内外的多家科研院所和高等院校纷纷展开对QCL供电发生器的设计研究,其中,设计较成熟能够实现产品商品化的厂商以美国Wavelength公司和上海昕虹光电为代表[2].虽然上述激光器供电发生器驱动电流最大可达到10 A,也具备一定的脉冲电流输出能力,但是脉冲驱动宽度均处于微秒量级.对于当前QCL需要纳秒级驱动能力的需求无法满足.

因此,为了满足QCL激光器对其驱动电流提出高速的要求,设计并研制了高稳定纳秒级激光供电发生器.通过对中心波长为7.5 μm的QCL进行驱动性能测试实验,结果表明,该激光器供电发生器能为高压电气设备监测装置在电网中的稳定运行提供保障.

1 激光供电发生器硬件设计

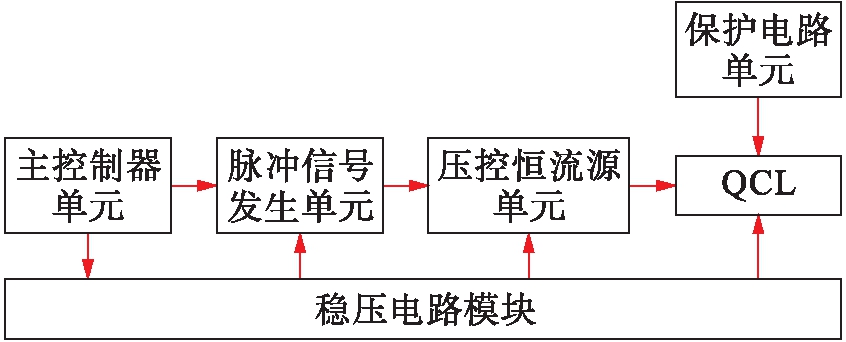

激光供电发生器由主控制器单元、脉冲信号发生单元、压控恒流源单元和保护电路单元组成.结构框图如图1所示.

图1 激光供电发生器

Fig.1 Laser power supply generator

主控制器单元采用美国德州仪器(TI)公司生产的专业数字信号处理器TMS320LF28335.脉冲信号发生单元可产生幅度、周期以及占空比均可调节的脉冲信号.压控恒流源单元采用线性深度负反馈,通过脉冲信号实现对驱动信号幅值及脉冲宽度的调节[3].保护电路单元可以为QCL提供过流、过压以及静电保护,防止其因上述原因造成不可恢复的损伤,保证QCL稳定运行[4].

1.1 脉冲信号发生单元

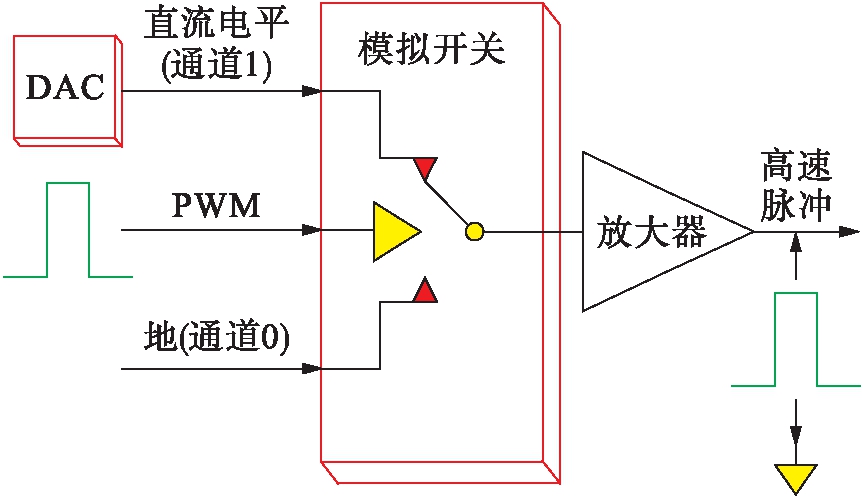

脉冲信号发生单元如图2所示.主控制器为TMS320LF28335,该处理器的最高额定工作频率为150 MHz,利用其内部增强型PWM模块产生高速的脉冲信号,作为高速模拟开关的切换信号,最窄的输出脉冲宽度约为6.7 ns.模拟通道0(电平为0 V)的输入电压是地电位0 V,用以关断MOSFET的导通.模拟通道1的输入电压由输出精度为16位数字模拟转换器(DAC)提供,用于设定MOSFET导通电压的大小,进而控制负载电流的大小.TMS320LF28335处理器产生的高速PWM信号对两路输入的模拟通道进行快速切换,产生高精度周期、占空比和电压幅值均可调的脉冲信号.为了实现高速脉冲信号的放大处理,系统选用高速电流反馈型运算放大器对模拟开关输出信号进行放大处理,最终脉冲信号的幅度由DAC的输出电压和高速脉冲放大电路两部分共同决定.

图2 脉冲信号发生单元框图

Fig.2 Block diagram of pulse signal generating unit

1.2 压控恒流源单元

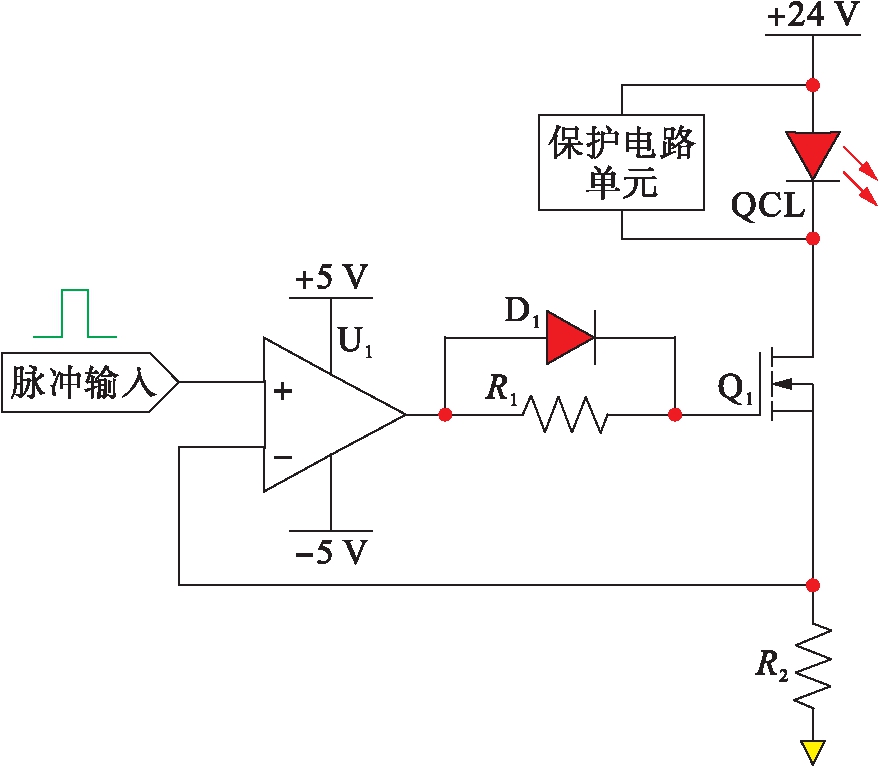

压控恒流源单元原理框图如图3所示.

图3 压控恒流源单元框图

Fig.3 Block diagram of voltage controlled constant current source unit

压控恒流源是以运算放大器U1为核心构成的线性深度负反馈电路.由于运算放大器U1反向端输入阻抗无穷大,所以流经QCL的驱动电流全部通过电阻R2.根据运算放大器U1同向端和反向端虚短原理,电阻R2两端产生电压与运算放大器U1同向端(脉冲输入)信号幅值一致.然后经过运算放大器U1对两端信号进行差动放大驱动MOSFET Q1,从而通过调节脉冲输入信号幅值实现对驱动QCL电流大小的控制[5-10].电阻R1和二极管D1组成加速电路,可以加速MOSFET Q1的开关速度.根据上述原理可得

(1)

式中:I为QCL驱动电流;Vpluse为脉冲电压幅值.

1.3 保护电路单元

静电累积通常会损坏激光器,因此,防静电处理一直是激光器驱动电流的重点,QCL也不例外.此外,驱动电源在上电过冲不可避免地会产生瞬态高压,其电压值远高于QCL的导通电压,会对其造成致命伤害[11-12].因此,电路处理需要对QCL的电压端与地之间并联大功耗的瞬态抑制二极管(TVS),为了达到最好的抑制效果,瞬态抑制二极管的位置与电源输出端口越近越好[13-14].

2 激光供电发生器软件设计

虽然激光发生器采用线性深度负反馈电路组成压控恒流源单元,较好地解决了发生器非线性问题.但是由于MOSFET本身的非线性特性,为了进一步提升发生器线性度,在软件设计方面采用分段函数方式对MOSFET传输特性函数进行拟合[15].分段拟合函数分别为洛伦兹函数、数理逻辑函数、多项式函数和E指数函数,如表1所示.

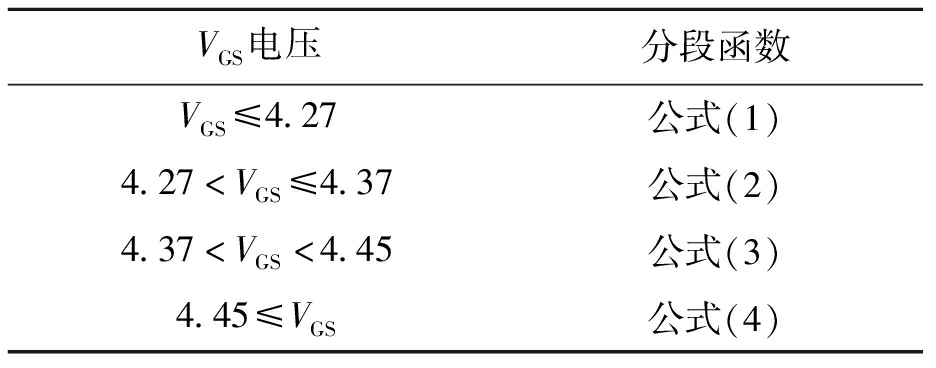

表1 分段拟合函数

Tab.1 Piecewise fitting functions

VGS电压分段函数VGS≤4.27公式(1)4.27

采用四种函数模型得到的电流表达式为

(2)

(3)

ID=-134.497 63+56.906 67VGS-

(4)

ID=exp(18.597 86-9.010 45VGS+

(5)

式中:ID为漏极电流;VGS为栅源电压.

MOSFET传输特性分段拟合结果如图4所示.

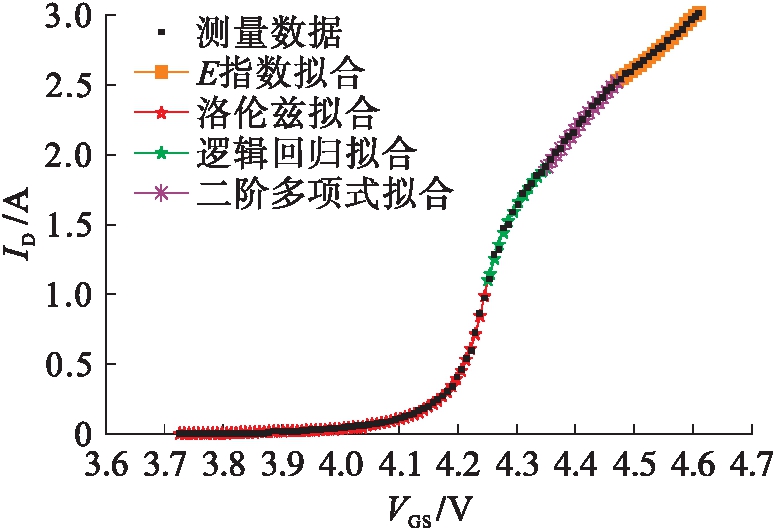

图4 MOSFET特性拟合曲线

Fig.4 MOSFET characteristic fitting curves

VGS≤ 4.27时,采用洛伦兹函数进行拟合,如图4中红色数据标记.当4.27 <VGS ≤ 4.37时,采用数理逻辑函数进行拟合,如图4中绿色数据标记.当4.37<VGS<4.45时,采用多项式函数进行拟合,如图4中紫色数据标记.当VGS≥4.45时,采用E指数函数进行拟合,如图4中黄色数据标记.以上四段拟合度均达到99%以上.

3 激光发生器驱动性能实验

3.1 最窄脉宽驱动电流实验

采用阻值为2 Ω的QCL假负载作为驱动对象,测试结果如图5所示,其中,驱动脉冲宽度为15 ns,驱动电流为9 A.

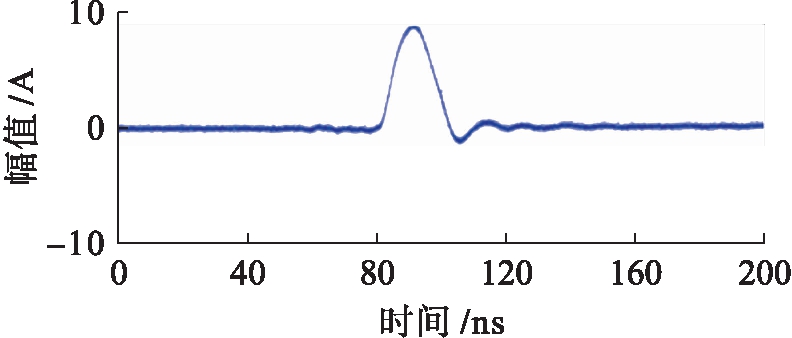

图5 驱动脉冲波形图(2 Ω假负载)

Fig.5 Driving pulse waveform(2 Ω pseudo load)

3.2 电流稳定性能实验

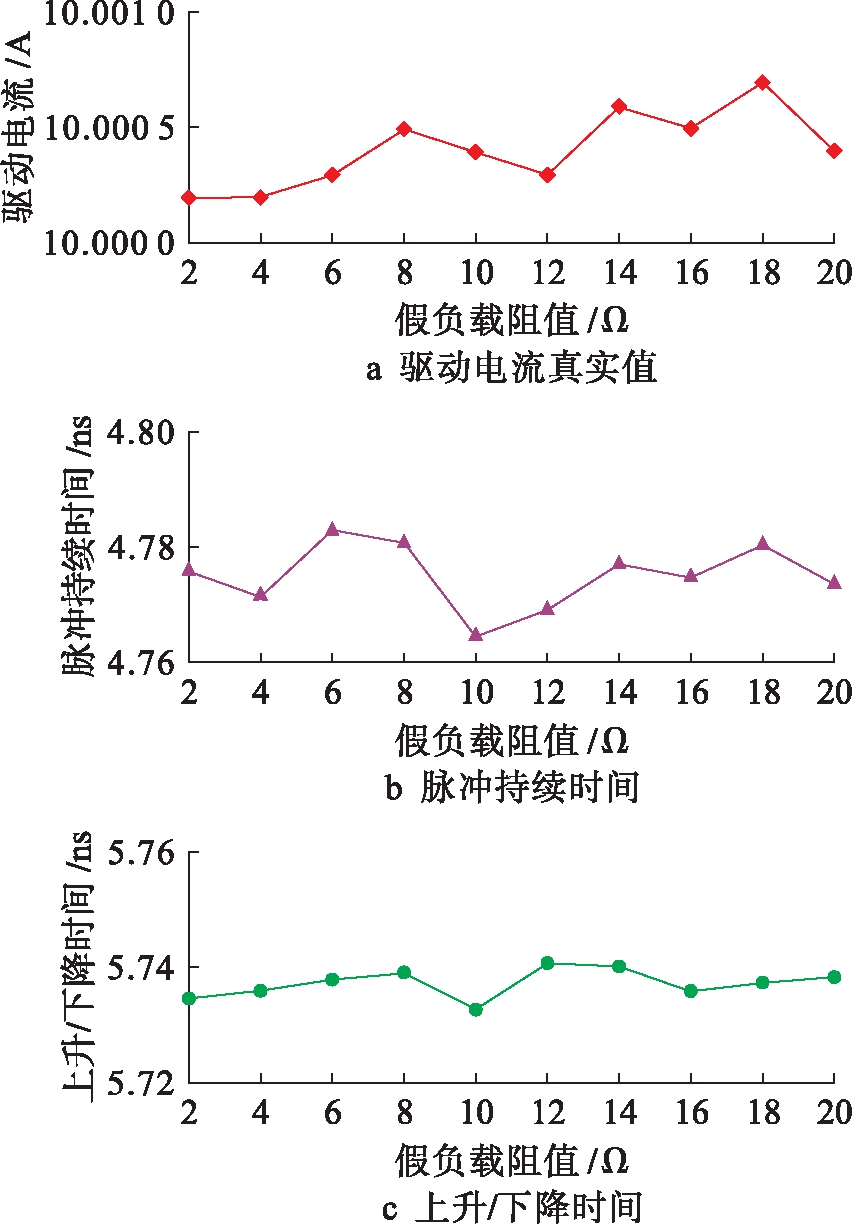

为了测试激光发生器驱动电流稳定性能,采用与QCL特性一致的负载作为被驱动对象,负载阻值为2~20 Ω.驱动电流设定值为10 A,脉冲宽度为15 ns,得到驱动电流真实值、脉宽持续时间以及上升/下降时间,测试结果如图6所示.

由图6a可知,10次驱动电流平均值为10.000 3 A,与平均值相比最大偏差值为10.000 7 A,因此,驱动电流稳定性优于4.0×10-5.由图6b可知,10次脉冲持续时间平均值为4.775 ns,与平均值相比最大偏差值为4.785 ns,因此,脉冲持续时间稳定度优于2.0×10-3.由图6c可知,0次上升/下降沿时间平均值为5.737 ns,与平均值相比最大偏差值为5.742 ns,因此,上升/下降沿时间稳定度优于1.0×10-3.

图6 驱动脉冲测试结果

Fig.6 Driving pulse test results

3.3 QCL驱动测试

采用发光波长为7.5 μm的中红外QCL作为负载,驱动周期为200 μs,脉冲宽度为 2 μs,测试结果如图7所示.

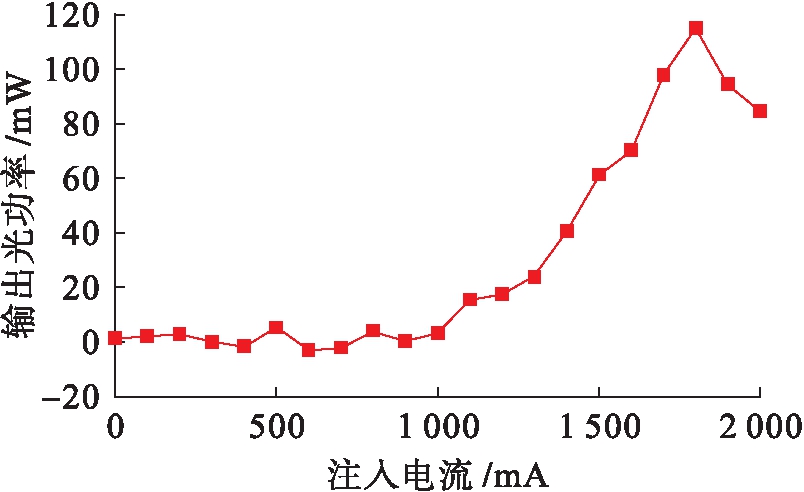

图7 QCL功率曲线图

Fig.7 Power curve of QCL

当驱动电流增至1 000 mA时,QCL开始发光.当驱动电流达到1 700 mA时,QCL激射功率达到顶峰.随着驱动电流继续增加,QCL发光功率开始降低.

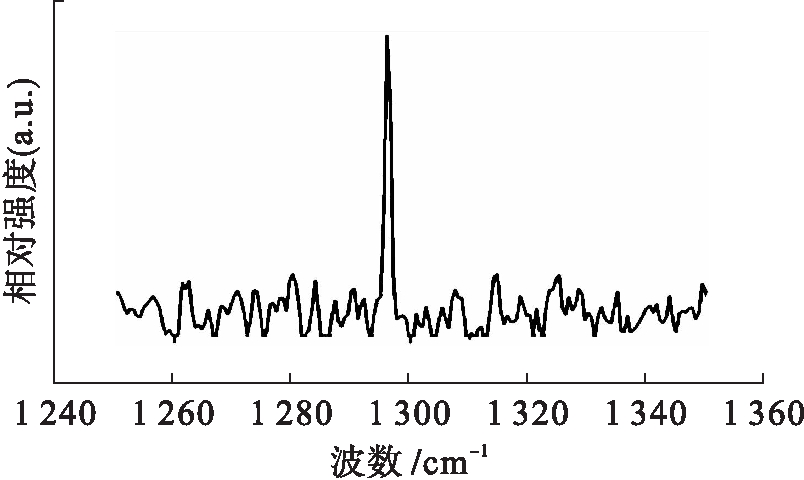

采用红外傅里叶光谱仪对QCL激射光谱进行测量,结果如图8所示.

图8 QCL发光光谱

Fig.8 Luminescence spectrum of QCL

实验中驱动周期为200 μs,脉冲宽度为2 μs,驱动电流为1.4 A.通过调节QCL工作温度来控制其发光波长.

4 结 论

采用DSP和模拟PID控制技术所研制的激光供电发生器能够长时间(大于100 h)驱动QCL.本激光供电发生器最窄驱动脉冲宽度为15 ns,峰值驱动电流为20 A,脉冲上升/下降时间小于5 ns,为高压电气设备监测装置在电网中的稳定运行提供保障.

参考文献(References):

[1] 康荣波,林瀚伟,杨明发.中高压电气设备在线监测装置供电技术综述[J].电器与能效管理技术,2016(6):1-7.

(KANG Rong-bo,LIN Han-wei,YANG Ming-fa.Review on power supply technology for on-line monitoring device of middle and high voltage electrical equipment[J].Electrical & Energy Management Technology,2016(6):1-7.)

[2] 陈晨,黄渐强,吕默,等.高精度纳秒级红外量子级联激光器驱动电源的研制[J].吉林大学学报(工学版),2011,41(6):1738-1742.

(CHEN Chen,HUANG Jian-qiang,LÜ Mo,et al.High-precision narrow pulse driver power for infrared quantum cascade laser[J].Journal of Jilin University(Engineering and Technology Edition),2011,41(6):1738-1742.)

[3] 刘宏岩,徐东明.压控恒流源电路分析[J].无线互联科技,2018(3):74-75.

(LIU Hong-yan,XU Dong-ming.Discussion on vol-tage controlled constant current source circuit[J].Wireless Internet Technology,2018(3):74-75.)

[4] 丛梦龙,李黎,崔艳松,等.控制半导体激光器的高稳定度数字化驱动电源的设计[J].光学精密工程,2010,18(7):1629-1636.

(CONG Meng-long,LI Li,CUI Yan-song,et al.Design of high stability digital control driving system for semiconductor laser[J].Optics and Precision Engineering,2010,18(7):1629-1636.)

[5] 袁丽丽,孙红艳.基于电压前馈补偿算法的小电容电源控制策略[J].沈阳工业大学学报,2017,39(6):607-611.

(YUAN Li-li,SUN Hong-yan.Control strategy of small capacity power supply based on voltage feedfor-ward compensation algorithm[J].Journal of Shenyang University of Technology,2017,39(6):607-611.)

[6] 张炜.基于遗传算法的 DFB 激光器驱动系统设计[J].沈阳工业大学学报,2018,40(5):552-557.

(ZHANG Wei.Design of DFB laser driving system based on genetic algorithm[J].Journal of Shenyang University of Technology,2018,40(5):552-557.)

[7] 王彪,张函嘉,陈晨,等.用于TDLAS气体检测的FPGA数控波形驱动系统研制[J].激光杂志,2019,40(9):48-51.

(WANG Biao,ZHANG Han-jia,CHEN Chen,et al.Design of driving system with digital-controlled waveform based on FPGA for gas detector based on TDLAS technology[J].Laser Journal,2019,40(9):48-51.)

[8] 张志荣,夏滑,董凤忠,等.可调谐半导体激光吸收光谱方法的多组分气体浓度同时在线监测技术[J].光学精密工程,2013,21(11):2771-2777.

(ZHANG Zhi-rong,XIA Hua,DONG Feng-zhong,et al.Simultaneous and on-line detection of multiple gas concentration with tunable diode laser absorption spectroscopy[J].Optics and Precision Engineering,2013,21(11):2771-2777.)

[9] 张运海,杨皓旻,孔晨晖.激光扫描共聚焦光谱成像系统[J].光学精密工程,2014,22(6):1446-1453.

(ZHANG Yun-hai,YANG Hao-min,KONG Chen-hui.Spectral imaging system on laser scanning confocal microscopy[J].Optics and Precision Engineering,2014,22(6):1446-1453.)

[10] 党敬民,翟冰,高宗丽,等.纳秒级脉冲型群红外量子级联激光器驱动电源[J].光学精密工程,2013,21(9):2209-2216.

(DANG Jing-min,ZHAI Bing,GAO Zong-li,et al.Nanosecond driver for multiple pulse-modulated infrared quantum cascade lasers[J].Optics and Precision Engineering,2013,21(9):2209-2216.)

[11] 缪存孝,邢国柱,刘建丰,等.高精度激光器电流驱动与交流温控系统设计[J].红外与激光工程,2019,48(9):89-96.

(MIAO Cun-xiao,XING Guo-zhu,LIU Jian-feng,et al.Design of current drive and alternating current temperature control system for high-precision laser[J].Infrared and Laser Engineering,2019,48(9):89-96.

[12] 李国林,刘文雅,季文海.应用于天然气的近红外CO 气体分析系统的实验研究[J].红外与激光工程,2019,48(增刊1):120-125.

(LI Guo-lin,LIU Wen-ya,JI Wen-hai.Experimental research on near-infrared CO gas analysis system for natural gas[J].Infrared and Laser Engineering,2019,48(Sup1):120-125.)

[13] 邢素霞,王睿,郭瑞民,等.蝶形半导体激光器恒流驱动设计与实现[J].激光与红外,2019,49(5):553-558.

(XING Su-xia,WANG Rui,GUO Rui-min,et al.Design and implementation of constant current drive for butterfly semiconductor lasers[J].Laser and Infrared,2019,49(5):553-558.)

[14] 王琢,闵昆龙,白雪冰,等.气体传感器中半导体激光器的温度控制[J].传感器与微系统,2013,32(6):43-46.

(WANG Zhuo,MIN Kun-long,BAI Xue-bing,et al.Temperature control of semiconductor laser in gas sensor[J].Transducer and Microsystem Technologies,2013,32(6):43-46.)

[15] Lu J F.Piecewise nonlinear fitting method of tunnel surrounding rock displacement and its application[C]//2011 International Conference on Multimedia Technology(ICMT).Hangzhou,China,2011:1148-1151.

Laser generator for high-voltage electrical equipment monitoring device

LIN Hai-yi1,2, HE Guo-hua2, MO Qiong-feng2, LI Li2, HUANG Jun-chao2, CHEN Chen1

(1.College of Instrumentation and Electrical Engineering, Jilin University, Changchun 130061, China; 2.Qingyuan Yangshan Power Supply Bureau, Guangdong Power Grid Co.Ltd., Qingyuan 513100, China)

AbstractFocusing on the problem that the stability of high-voltage electrical equipment monitoring device in power grid is affected by its power supply and ensuring its long-term stable operation, a high-stability laser power supply generator was developed.This laser power supply generator consisted of main controller unit, pulse signal generating unit, voltage control unit for constant current source and protection circuit unit.The linear depth negative feedback was adopted to improve the long-term stability of laser power supply generator.In order to further improve the system stability, MOSFET output characteristic curves were fitted by high-precision piecewise method to form a second-order stable system.The results show that the narrowest driving pulse width is 15 ns, the maximum driving pulse amplitude is 10 A, and the long-term stability is better than 3×10-6, providing guaranty for the stable operation of high-voltage electrical equipment monitoring device in the power grid.

Key wordshigh-voltage electrical equipment monitoring device; laser power supply generator; voltage controlled constant current source; linear depth negative feedback; piecewise fitting; second-order stable system; high stability

中图分类号:TM 921.52

文献标志码:A

文章编号:1000-1646(2020)05-0564-05

收稿日期2019-10-17.

基金项目国家重点研发计划项目(2018YFC1503802,2016YFC0303902);国家自然科学基金面上项目(61871199);吉林省科技计划重点科技研发项目(20180201022GX).

作者简介林海艺(1985-),男,广东清远人,工程师,硕士,主要从事电力线路运行维护和安全管控等方面的研究.

*本文已于2020-07-23 17∶24在中国知网优先数字出版.网络出版地址:http:∥kns.cnki.net/kcms/detail/21.1189.T.20200909.2048.043.html

doi:10.7688/j.issn.1000-1646.2020.05.16

(责任编辑:钟 媛 英文审校:尹淑英)
