目前，全球温室气体过量排放引起气候发生变化，导致全球温度上升、冰川融化等气候问题，各国正在努力减少碳排放并提高能源效率[1].能源互联网(energy internet，EI)是实现该目标的有效方法.作为下一代能源管理设备，能量路由器(energy router，ER)成为EI的核心.能量路由器也被称为数字电网路由器，其可以管理一定范围内的电源并分配区域电源[2-3]，专注于智能电网中的电力使用与需求之间的能源管理.从2015年开始，中国学术界与产业界逐步研究能源互联网，刘显茁等[4]开发了一种六端口的家用能量路由器，其可用于家庭中分布式设备以及储能设备的接入管理；王雨婷[5]设计了一种三端口双向能量流动的能源路由网络结构，其能够自主控制双向能量分配；田兵等[6]开发了一种多接口模块换能源路由网络，其通过分层方式控制本地能源与网络能源的切换.由于低压电网中存在大量的分布式屋顶光伏，新能源的获取与分配问题将变得十分复杂.本文研究了ER的结构、路由器网络和电力设备的访问管理，设计了一个中等规模的能源控制系统，同时提出一种带有网络路由系统的低压ER，以便在380 V配电网的范围内实现访问管理和新能源自治.
1 低压能源路由网络

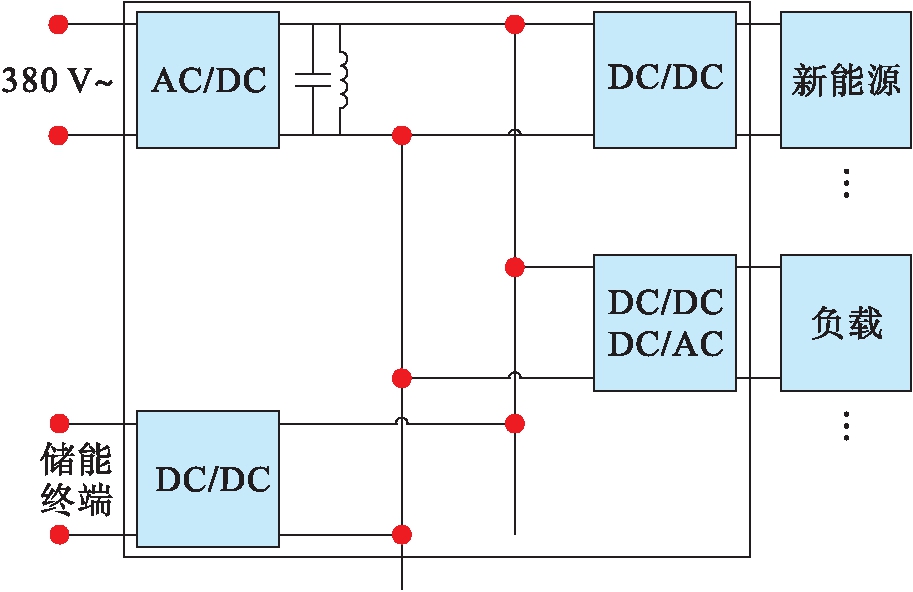

针对分布式新能源的获取与消耗，本文设计了一种新型低压ER，其结构如图1所示.假设ER结合380 V交流电网与两类本地设备，即新能源发电站和电力负载.当天气条件合适时，由新能源站产生的电力直接提供给负载.当电力供应充足时，多余的电力被输送到380 V配电网；当新能源站不工作时，配电网提供电力负载；当新能量产生的功率不足时，ER将以混合电源模式运行.
图1 低压ER结构
Fig.1 Low voltage ER structure
当ER处于低压电网中时，其可以在EI和传统380 V配电网的环境中运行.当ER连接到EI微电网和广域EI时，继续将电力传输到微电网和广域网[7-8].当ER连接到传统配电网时，电力可以转移到380 V电网，但由于传统电网的单向流动，无法进一步转移到高压电网，因此，电源管理应仅在380 V配电网内进行.低压电网的能源路由网络结构如图2所示.
串联结构的能源路由网络如图2a所示.其中，每个新的能量站或负载均连接到两侧ER，其可以根据功率平衡的要求，选择性地将功率传输到左ER或右ER.同样，负载也可以从左ER或右ER获得功率.串联形的能源路由网络增强了管理能量的能力.

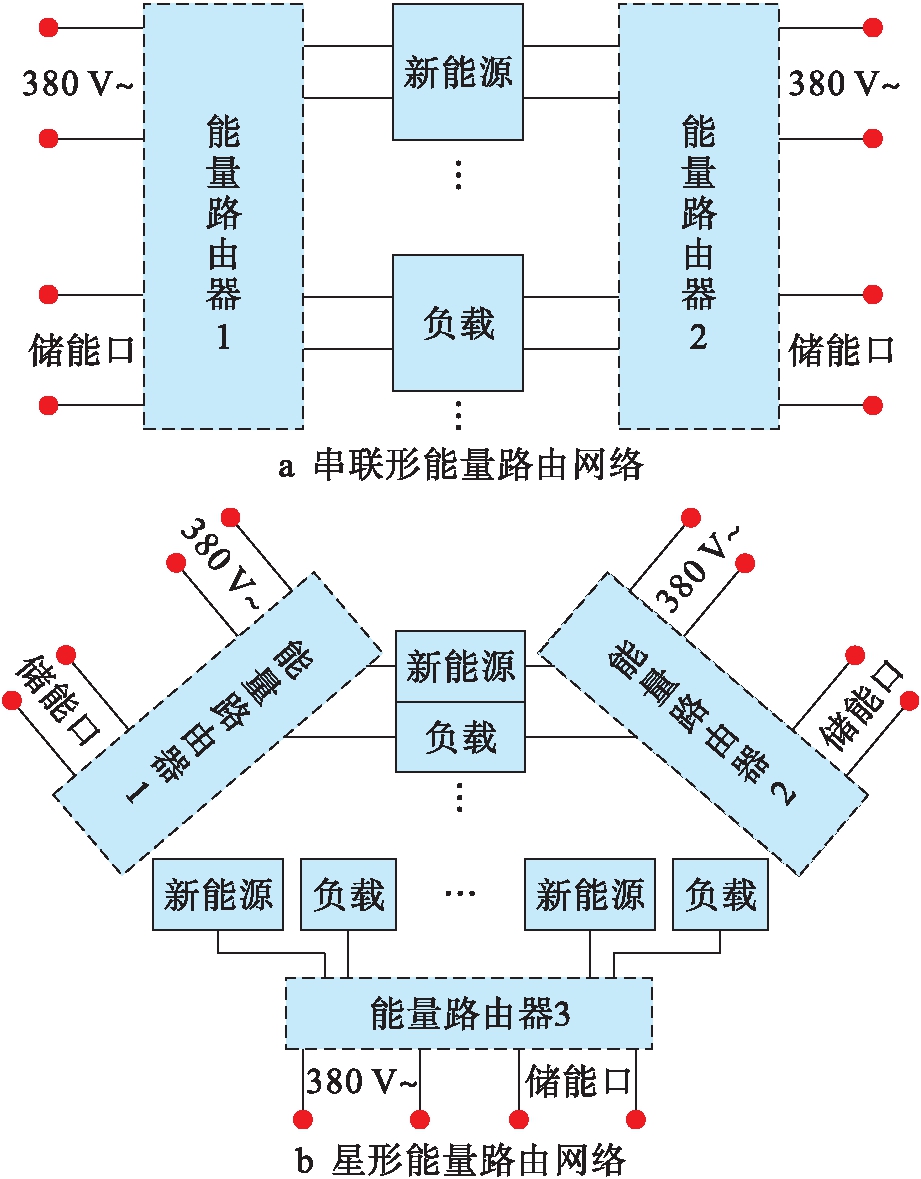

图2 两种能源路由网络的结构
Fig.2 Structures of two energy routing networks
另一类能源路由网络称为星形结构，如图2b所示.星形能源路由网络可以结合6组功率设备，每组功率设备的角度为60°，故在该结构下，ER的互连能力与配电能力得到了增强.此外，由于功率是双向流动的，因此能源路由网络可以间接管理更远的新能源站.
2 路由机制
2.1 单个ER的访问管理
当单个ER运行时，有6种功能模式，即启动模式、操作模式、新能量加入模式、新能量下降模式、负载加入模式和负载下降模式[9-11].使用路由矩阵来描述对所有设备的访问，即
(1)
式中，n为实际连接到ER设备的数量.每个元素的值为1或0，1表示对ER的访问，而0表示与ER分离.
2.2 串联结构网络路由机制

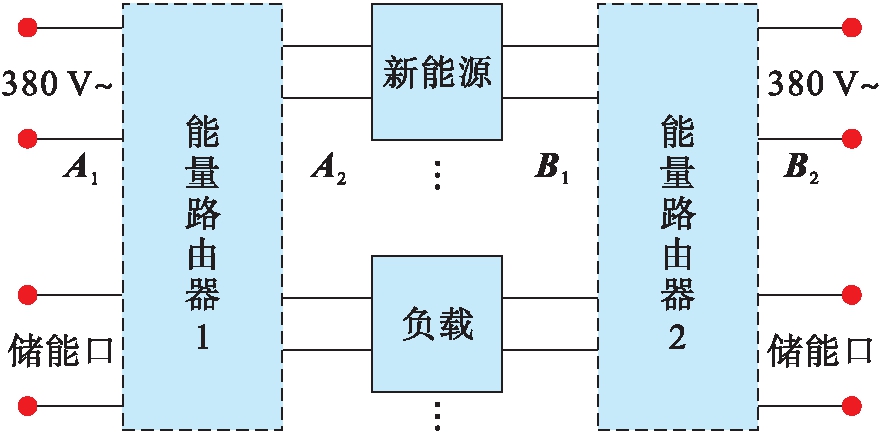

路由矩阵可用于串联形能源路由网络的功率管理.由于每个ER分别连接到另外两个ER，因此每个ER具有两个路由矩阵.与单ER相比，串联形能源路由网络具有更多类型的路由机制，实现相邻路由器之间的功率协调.图3为串联形路由网络的协调关系，其中，ER1具有两个矩阵A1和A2，ER2具有两个矩阵B1和B2.
ER1与ER2通过矩阵A2和B1进行功率协调，一旦A2和B1的值发生变化，两个ER将生成指令到相应的电子开关.该协调具有以下特征：1)A2和B1具有相同的矩阵结构，这意味着其在物理上具有相同的连接；2)矩阵A2和B1中相同位置的对应元素不应同步为1，即每个设备只能使用一个ER进行访问；3)根据功率协调的要求，A2和B1的值会影响A1与B2的值.
图3 路由矩阵的双向协调
Fig.3 Bidirectional coordination of routing matrix
2.3 星形网络路由机制

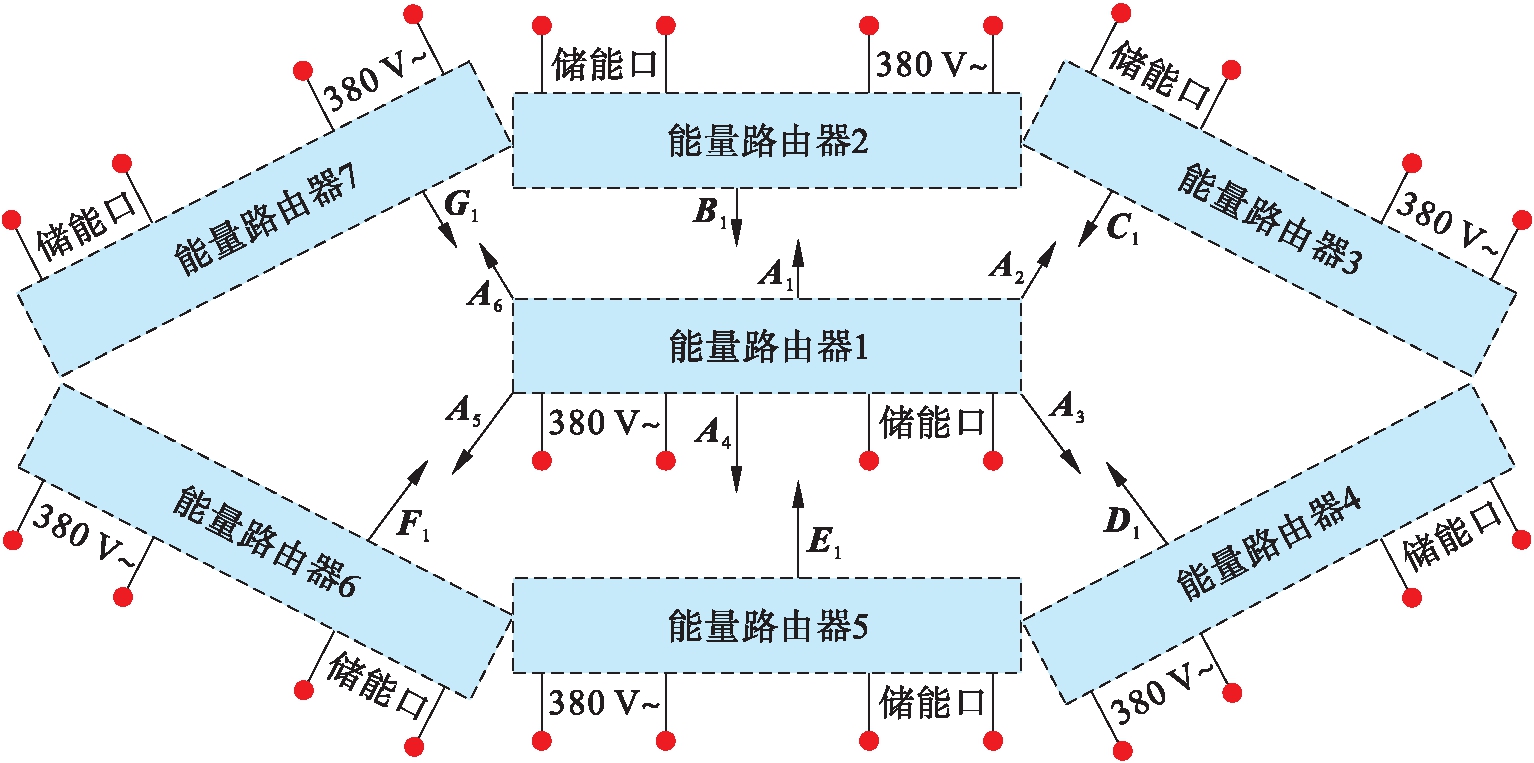

图4为星形路由矩阵图.每个ER具有6个路由矩阵，分别对应连接到ER的6组功率设备.与串联形路由网络相比，星形路由网络具有更多的路由选择[12-14].
图4 星形路由矩阵图
Fig.4 Star-shaped routing matrix diagram
ER1的矩阵A1与ER2的矩阵B1能够直接协调，而ER1的矩阵A2与ER3的矩阵C1能够直接协调.矩阵的连接关系表明，每个ER与外围路由器均有直接的能量协调(外围路由器的最大数量为6个)，由于星形能源路由网络高度互连，所以具有更强大的路由功能.
3 模拟实验
对于上文提到的能源路由网络，应从以下3个方面进行验证：1)ER的开放性，可以保证有序接入和退出功率设备；2)串联形能源路由网络的联动机制；3)星形能源路由网络的网络链接机制.
3.1 单一ER
本文设计的接入部件包括：380 V电网、光伏新能源及直流母线电压为700 V的负荷，具体参数如表1所示.

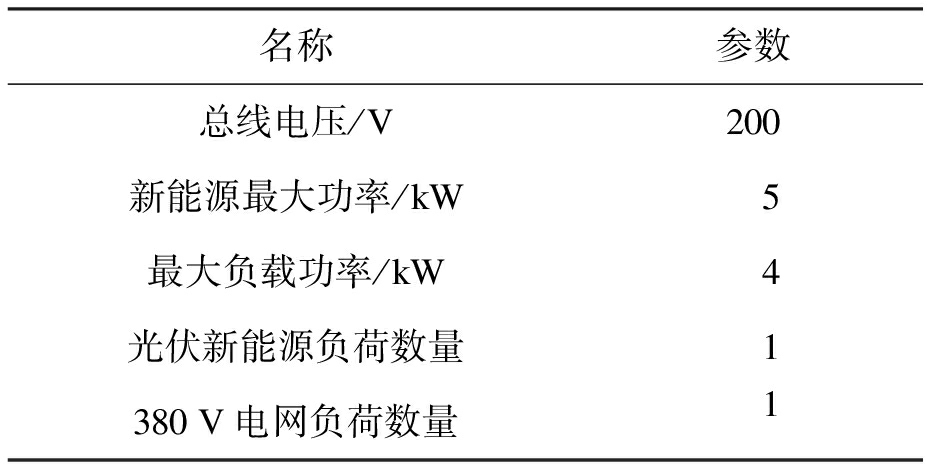

表1 访问的设备和参数
Tab.1 Accessed devices and parameters
名称参数总线电压/V200新能源最大功率/kW5最大负载功率/kW4光伏新能源负荷数量1380V电网负荷数量1
单个ER可以自由实施开关，并快速调节功率.切换时所有访问设备功率平衡效果如图5所示.蓝色、绿色和红色线分别表示380 V电网、新能源和负载的电流.

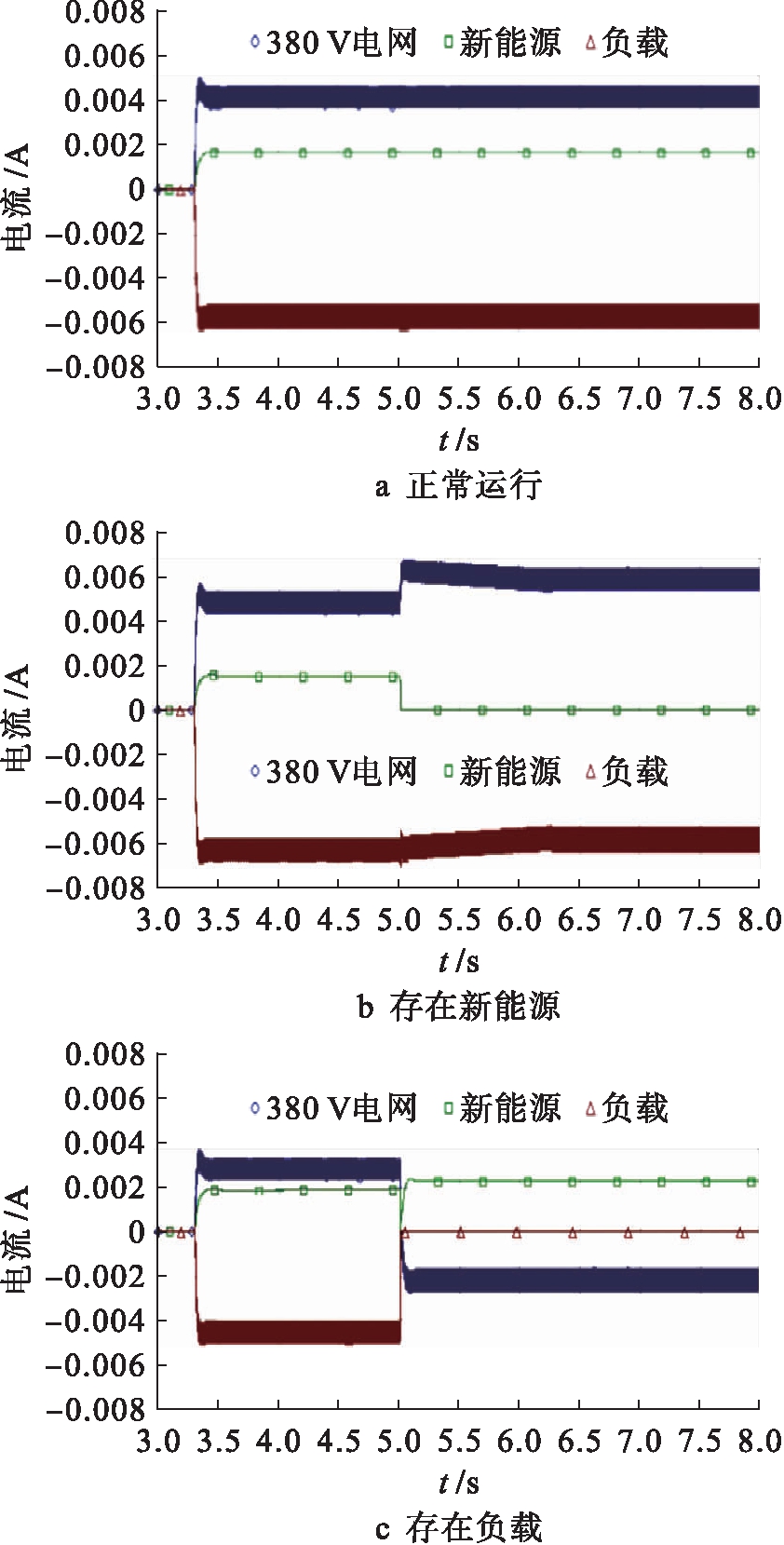

图5 单个ER访问管理效果图
Fig.5 Access management of single ER
单一ER正常工作矩阵为
(2)
当一组光伏电池在第5 s离开ER时，矩阵变为
(3)
此刻电流曲线如图5b所示，一旦新能源站的电流消失，380 V电网的电流就会迅速增加，因此仍可以满足负载的功率需求.当一组负载从路由器退出时，路由矩阵的变化类似于式(3)，电流曲线如图5c所示.
3.2 串联结构路由网络

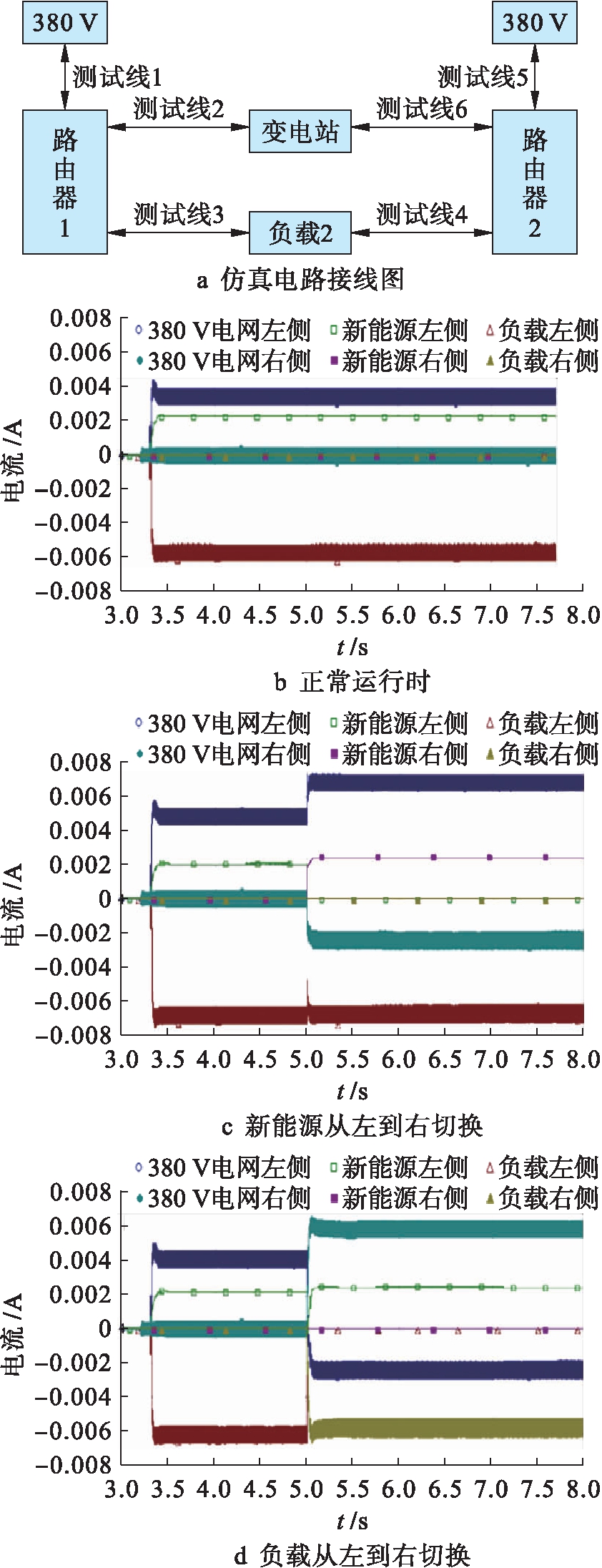

根据协作电源的需求，每种新能源或负载均可以接入左路由器或右路由器.系统仿真电路接线图如图6a所示；系统正常运行时所有电流曲线如图6b所示.当路由器1中存在一组新能源设备并被路由器2访问时，各种被访问设备的电流曲线如图6c所示.可以看出，当在第5 s发生了相关变化时，路由器1和路由器2的功率分布同步变化.电流的调整会及时适应设备的变化，从而使功率平衡.当一组负载从路由器1退出并进入路由器2时，矩阵将发生变化，电流曲线变化如图6d所示.
图6 串联形ER的联动机理
Fig.6 Linkage mechanisms of series-shaped ER
3.3 星形路由网络
3个路由器的星形网络具有更强大的链接，因此可以灵活地促进电源在网络中的分布.星形ER仿真电路接线图如图7所示，共有3个路由器的15条测试线.每个路由器的5个测试点均已绘制，以进行清晰演示.

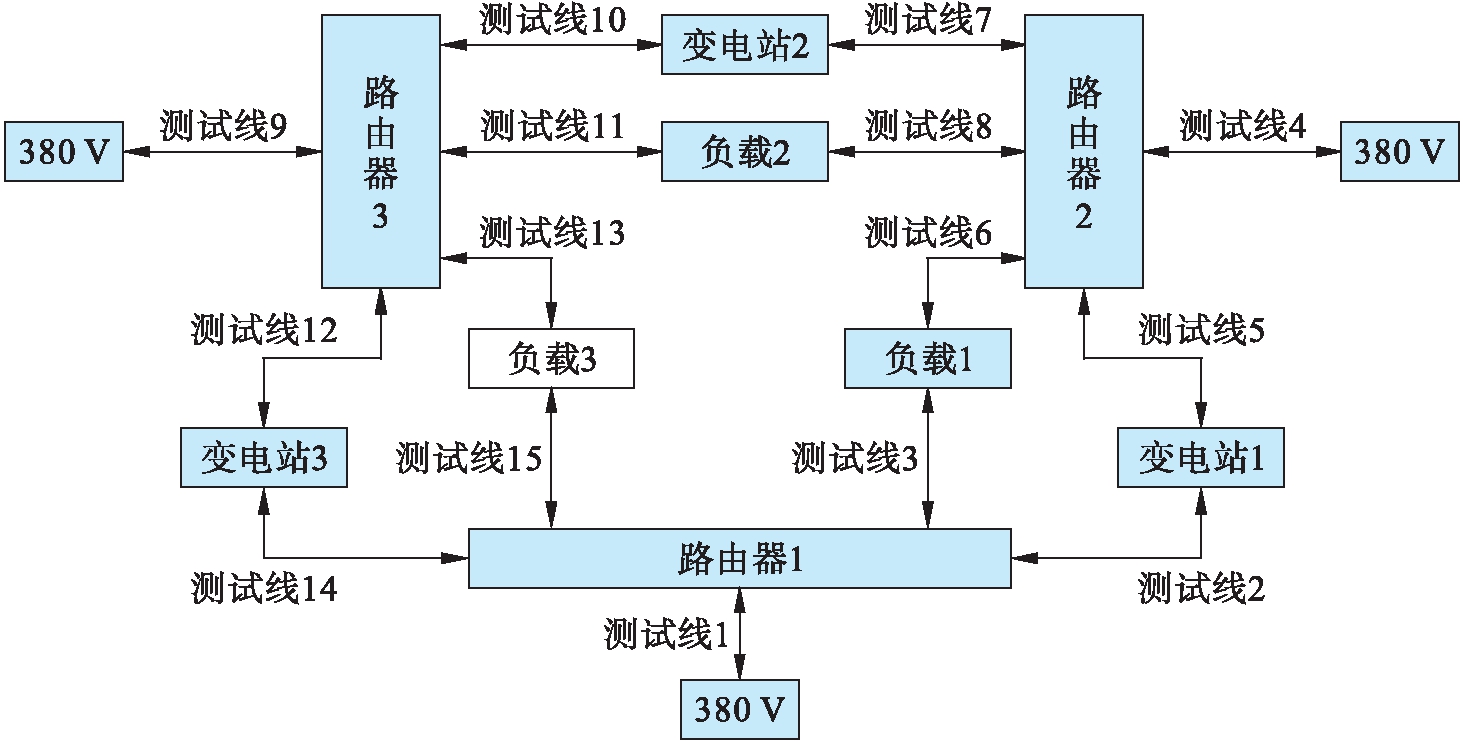

图7 星形ER仿真电路接线图
Fig.7 Wiring diagram of star-shaped ER simulation circuit
在第5 s中，新能源2由路由器2处加入，并切换到路由器3，从15个测试点中提取5个点进行观测，结果如图8所示.

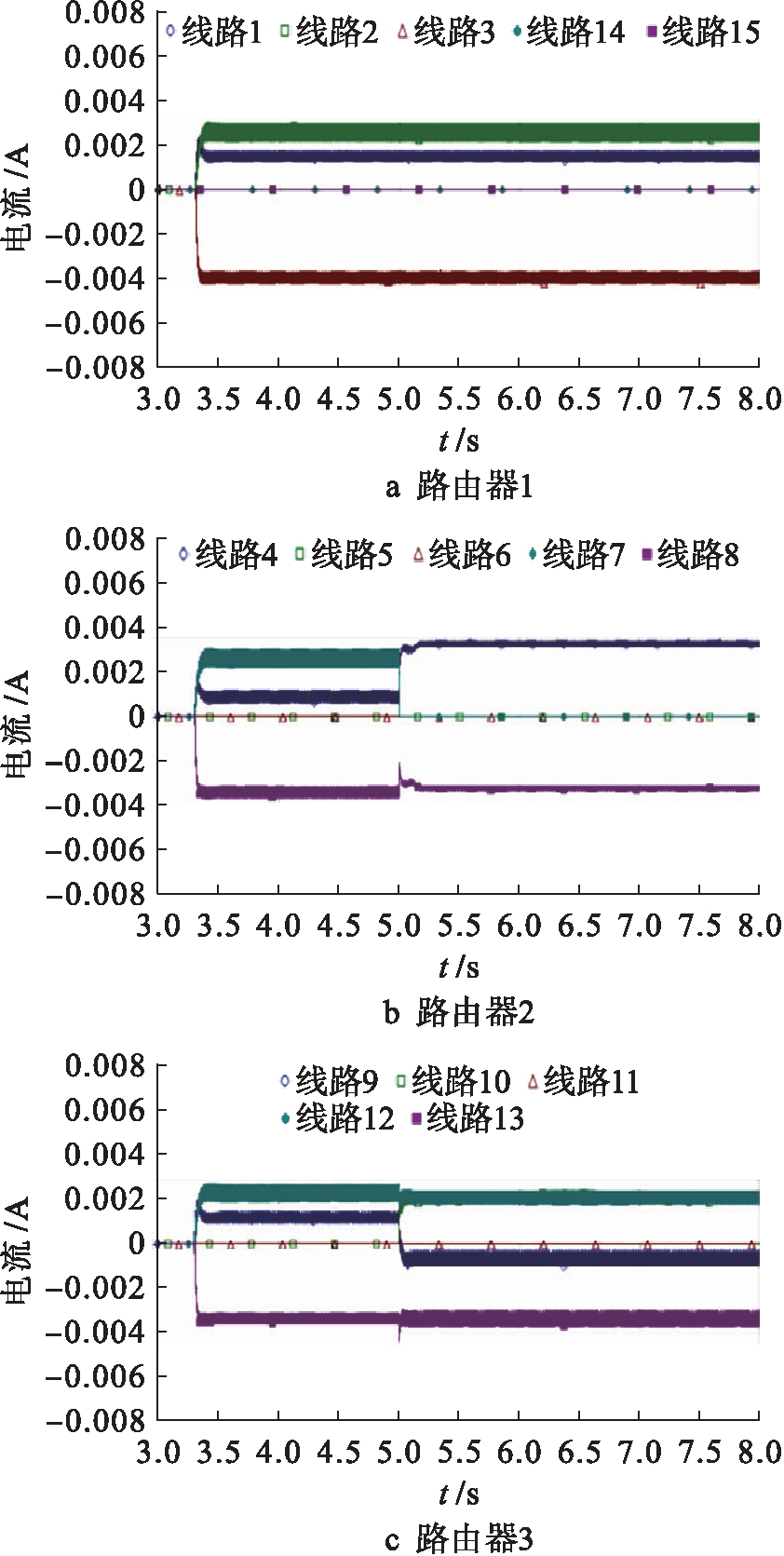

图8 新能源路由器切换
Fig.8 Switch of new energy routers
在第5 s中，负载由路由器1处加入，并切换到路由器2.此时，5个测试点的变化情况如图9所示.

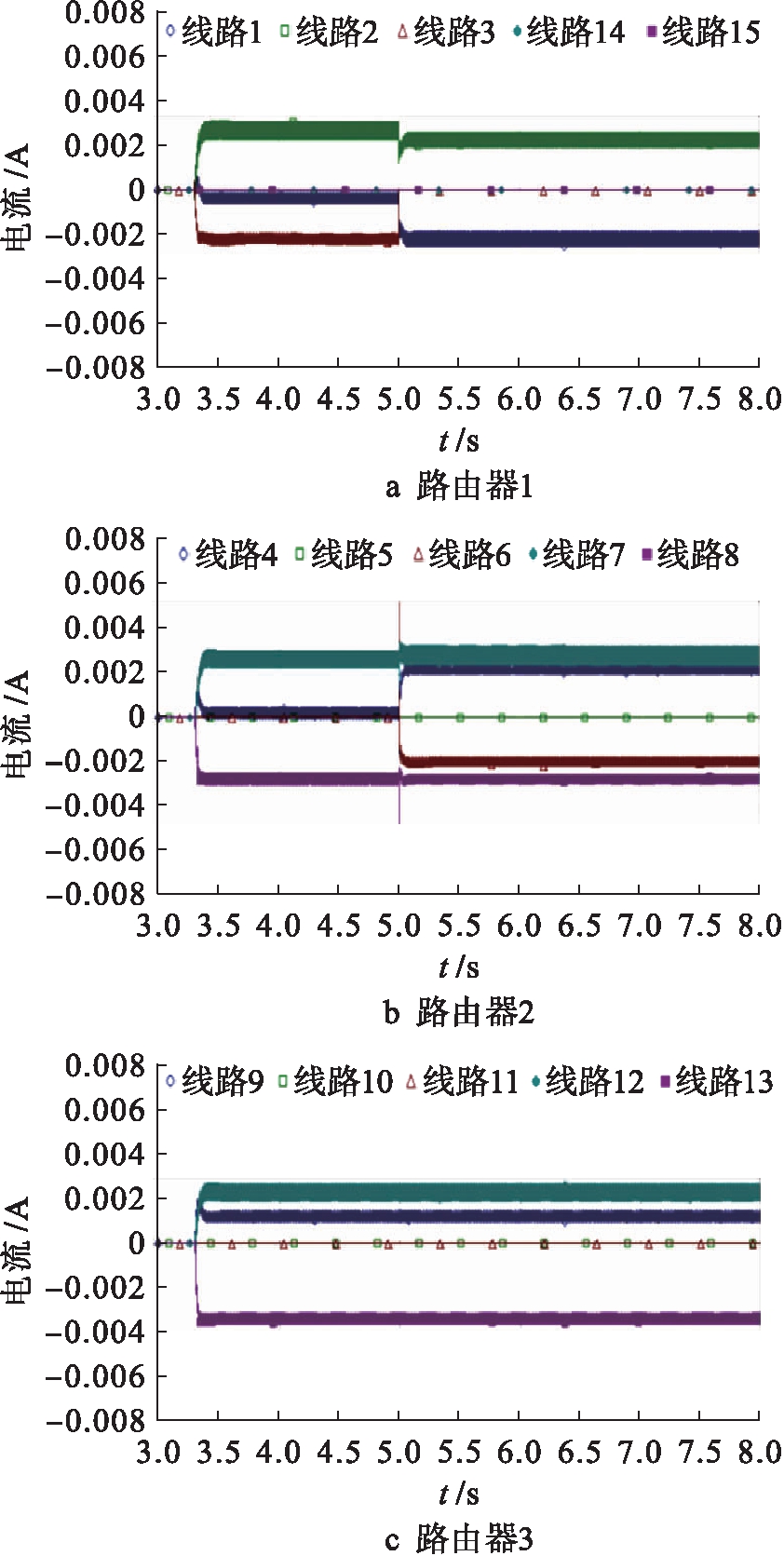

图9 负载路由器切换
Fig.9 Switch of load routers
由仿真可以看出，ER3并未发生任何变化，但路由器1、路由器2在设备访问方面有所变化，设备在两个路由器之间进行切换，可以重建电源平衡.
4 结 论
针对新能源的评估与消耗问题，本文提出了ER的结构及功能设计，并通过ER的互连为低压配电网设计了两种路由网络拓扑.此外，通过单个ER、串联和星形能源路由网络来实现电源管理.建立路由矩阵及其应用程序，从而实现对所访问设备的管理.尽管本文在电源管理中提出了路由机制，但在未来的研究中仍需继续研究控制精确度问题；其次，当路由矩阵应用于串联和星形网络时，应考虑两个相邻矩阵之间的作用机理；最后，由于储能装置仅用于补偿直流母线电压，因此应针对直流电压的稳定性，详细研究补偿算法.
[1]Ogunboyo P T，Tiako R，Innocent D.Application of dynamic voltage restorer for power quality improvement in low voltage electrical power distribution network：an overview [J].International Journal of Engineering Research in Africa，2017，28(7)：142-156.
[2]Rafique M M，Rehman S，Alhems L M.Developing zero energy and sustainable villages：a case study for communities of the future [J].Renewable Energy，2018，27(3)：491-503.
[3]Bifaretti S，Zanchetta P，Watson A，et al.Advanced power electronic conversion and control system for universal and flexible power management [J].IEEE Transactions on Smart Grid，2011，2(2)：231-243.
[4]刘显茁，郑泽东，李永东.采用电力电子变压器的多端口能源路由器 [J].电气传动，2016，46(4)：80-83.
(LIU Xian-zhuo，ZHENG Ze-dong，LI Yong-dong.Multi-port energy router with power electronic transformer [J].Electric Drive，2016，46(4)：80-83.)
[5]王雨婷.面向能源互联网的多端口双向能量路由器研究 [D].北京：北京交通大学，2016.
(WANG Yu-ting.Research on multi-port bidirectional energy router for energy Internet [D].Beijing：Beijing Jiaotong University，2016.)
[6]田兵，雷金勇，郭晓斌，等.多接口能源路由器主回路结构及功能仿真 [J].电力系统自动化，2017，41(10)：16-21.
(TIAN Bing，LEI Jin-yong，GUO Xiao-bin，et al.Si-mulation of main circuit structure and function of multi-interface energy router [J].Automation of Electric Power Systems，2017，41(10)：16-21.)
[7]Ghasemi A，Enayatzare M.Optimal energy management of a renewable-based isolated microgrid with pumped-storage unit and demand response [J].Renewable Energy，2018，27(3)：322-329.
[8]Carapellucci R，Giordano L.Modeling and optimization of an energy generation island based on renewable technologies and hydrogen storage systems [J].International Journal of Hydrogen Energy，2012，37(3)：2081-2093.
[9]Rastegar M，Fotuhi F M，Zareipour H，et al.A probabilistic energy management scheme for renewable-based residential energy hubs [J].IEEE Transactions on Smart Grid，2016，9：1-11.
[10]Vu H C，Do P，Barros A.A study on the impacts of maintenance duration on dynamic grouping modeling and optimization of multicomponent systems [J].IEEE Transactions on Reliability，2018，9：1-16.
[11]胡诗尧，安佳坤，韩璟琳，等.基于一致性算法的智能电网储能单元分布式调度策略 [J].沈阳工业大学学报，2019，41(4)：372-377.
(HU Shi-yao，AN Jia-kun，HAN Jing-lin，et al.Distributed scheduling strategy of smart grid energy sto-rage units based on consistency algorithm [J].Journal of Shenyang University of Technology，2019，41(4)：372-377.)
[12]李正明，徐鹏坤，单晓晨.基于多智能体的微电网电压稳定性协调控制系统 [J].现代电子技术，2018，41(10)：133-135.
(LI Zheng-ming，XU Peng-kun，SHAN Xiao-chen.Microgrid voltage stability coordination control system based on multi-agent [J].Modern Electronics Technique，2018，41(10)：133-135.)
[13]沈婷婷，吕广强，段海军.基于负荷峰谷变化的微电网二层协调控制研究 [J].电子设计工程，2017，25(13)：182-186.
(SHEN Ting-ting，LÜ Guang-qiang，DUAN Hai-jun.Research on operation control strategy in two layers for micro-grid based on load peak and valley [J].Electronic Design Engineering，2017，25(13)：182-186.)
[14]曹明严，易映萍，张海龙，等.交直流混合微网中LLC谐振变换器的研究 [J].电子科技，2018，31(8)：51-55.
(CAO Ming-yan，YI Ying-ping，ZHANG Hai-long，et al.Research on LLC resonant converter in AC-DC hybrid micro-grid [J].Electronic Science and Technology，2018，31(8)：51-55.)
